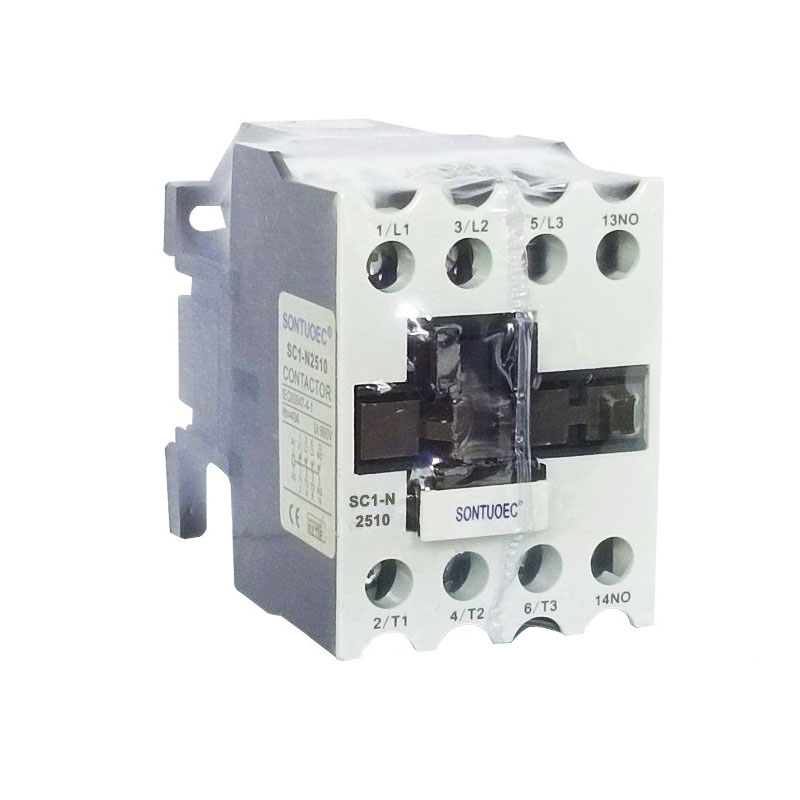

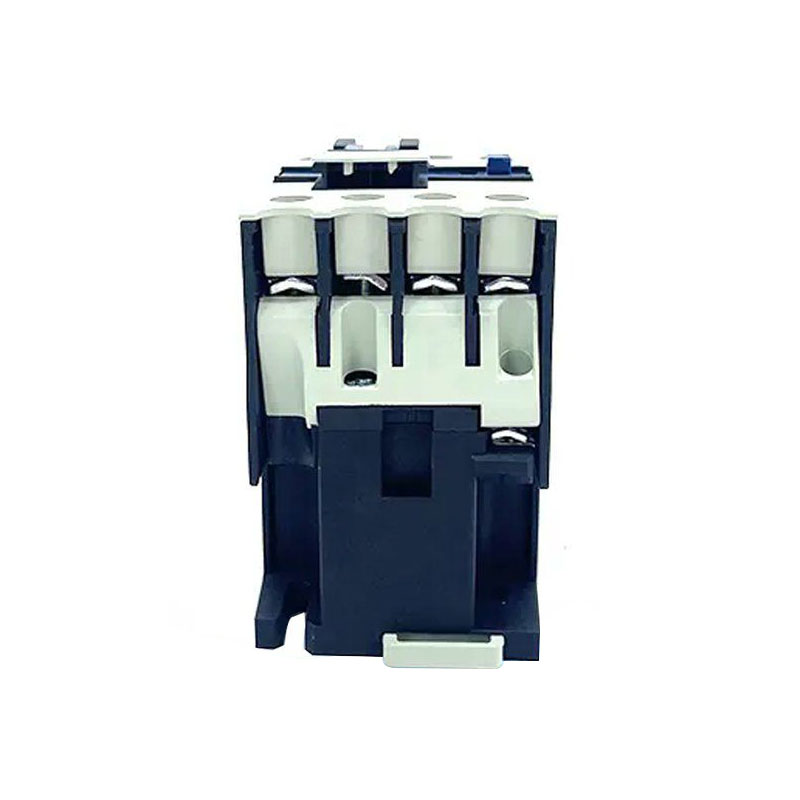

3 Pole AC Kontaktor

3 Pole AC Contactor ass en AC contactor mat dräi onofhängege Kontakter (oder Pole), all vun deenen kontrolléiert eng Phas vun engem dräi-Phase Muecht System. Seng Haaptfunktioun ass d'Fernsteuerung vum Start, Stoppen an ëmgedréint vun Dräi-Phas-Motoren oder aner Dräi-Phas-Laascht. Andeems Dir den On an Off vun dësen dräi Kontakter kontrolléiert, kann et d'Verbindung an d'Trennung vum Dräi-Phase Circuit realiséieren, sou datt den Aarbechtsstatus vun der elektrescher Laascht kontrolléiert.

Schécken Ufro

Produkt beschreiwung

Modell	Kapazitéit vun 2 Phase Sqirlel-								Nominéierte Heizstroum 1th(A)
	Nominell Kraaft (KW)				Nominéierte Betribsstroum (A)
	220V-240V	380-440 V	550v vun	660 v	220-240 V	380V-440V	550v vun	660 v
SC1-N10 Fotoen	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11 Fotoen	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12 Fotoen	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20 Fotoen	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur an Aarbechtsprinzip

Struktur:

Elektromagnetesche System: enthält Komponenten wéi Spielen, Kären, asw., déi benotzt gi fir magnetesche Flux ze generéieren fir d'Ouverture an d'Zoumaache vum Kontaktsystem ze féieren.

Kontaktsystem: Haaptkontakt an Hëllefskontakt abegraff. Den Haaptkontakt gëtt benotzt fir héije Stroum ze droen, an den Hëllefskontakt gëtt benotzt fir d'Iwwerdroung a Feedback vu Kontrollsignaler ze realiséieren.

Arc Läschapparat: Benotzt fir de Bou, deen generéiert gëtt wann de Kontakt getrennt ass, ze läschen fir de Kontakt vu Schued ze schützen.

Shell: benotzt fir intern Komponenten aus dem externen Ëmfeld ze schützen.

Aarbechtsprinzip:

Wann d'Spule energesch ass, generéiert den Eisenkär Magnetismus an zitt de Kontaktsystem un fir zou ze maachen, sou datt den Dräi-Phase Circuit opmaacht.

Wann d'Spule entgeschalt gëtt, verléiert den Eisenkär säi Magnetismus an de Kontaktsystem trennt sech ënner der Handlung vum Fréijoer fir den Dräi-Phase-Circuit ze trennen.

Drëttens, d'Applikatioun an d'Auswiel

Uwendungen:

3 Pole AC Contactor gëtt wäit an der industrieller Automatisatioun, Kraaftsystem a Bauautomatiséierung benotzt.

Et kann benotzt ginn fir Operatiounen ze kontrolléieren wéi Start, Stoppen an ëmgedréint vun Dräi-Phase Motoren.

Et kann och benotzt ginn fir Fernsteierung a Schutz vum Stroumsystem ze realiséieren.

Selektioun:

Wann Dir en 3-Pol AC Contactor auswielt, sollten Faktore wéi d'nominéiert Spannung, den nominelle Stroum an d'Laaschtart vum Stroumsystem berücksichtegt ginn.

Déi aktuell Bewäertung sollt méi grouss sinn wéi oder gläich wéi de maximalen Operatiounsstroum vun der Laascht.

D'Spannungsbewäertung soll dem Spannungsniveau vum Stroumsystem ugepasst ginn.
