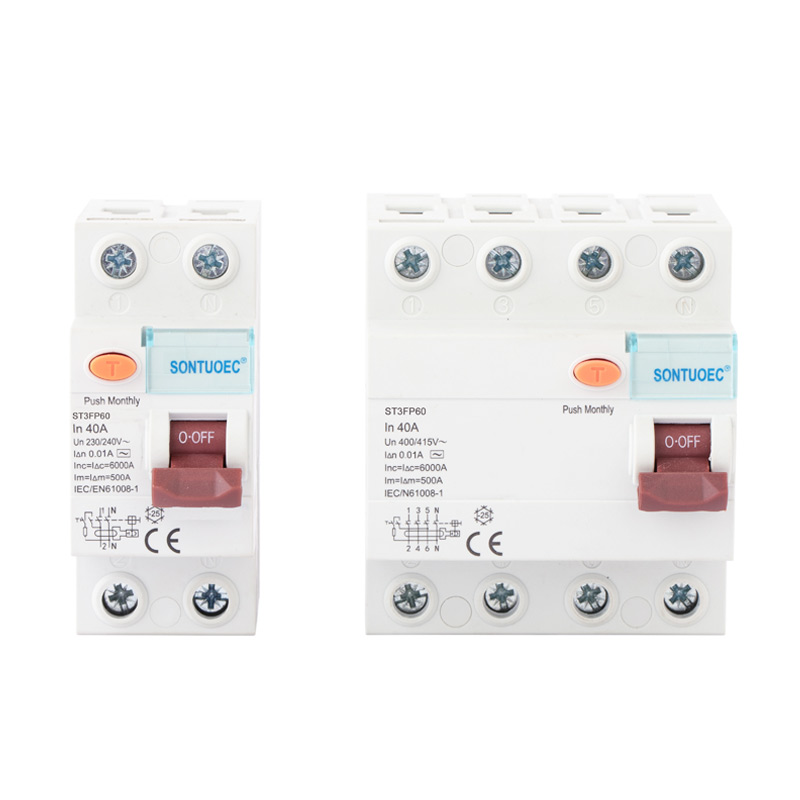

4P 40A / 10mA Reschtstrom Circuit Breaker

Den 4P 40A / 10mA Reststrom Circuit Breaker ass e Reschtstromschalter mat 4 Pole (dh 3-Phas Fire an Zero Drot) dee bei 40 Ampere bewäert ass a fäeg ass de Circuit automatesch ofzeschneiden wann de Reschtstroum am Circuit festgestallt gëtt op oder iwwer 10 Milliamps ze sinn. Den Apparat gëtt haaptsächlech benotzt fir elektresch Bränn an Elektrokutiounsaccidenter ze vermeiden a fir perséinlech an Ausrüstungssécherheet ze schützen.

Modell:ST3FP60

Schécken Ufro

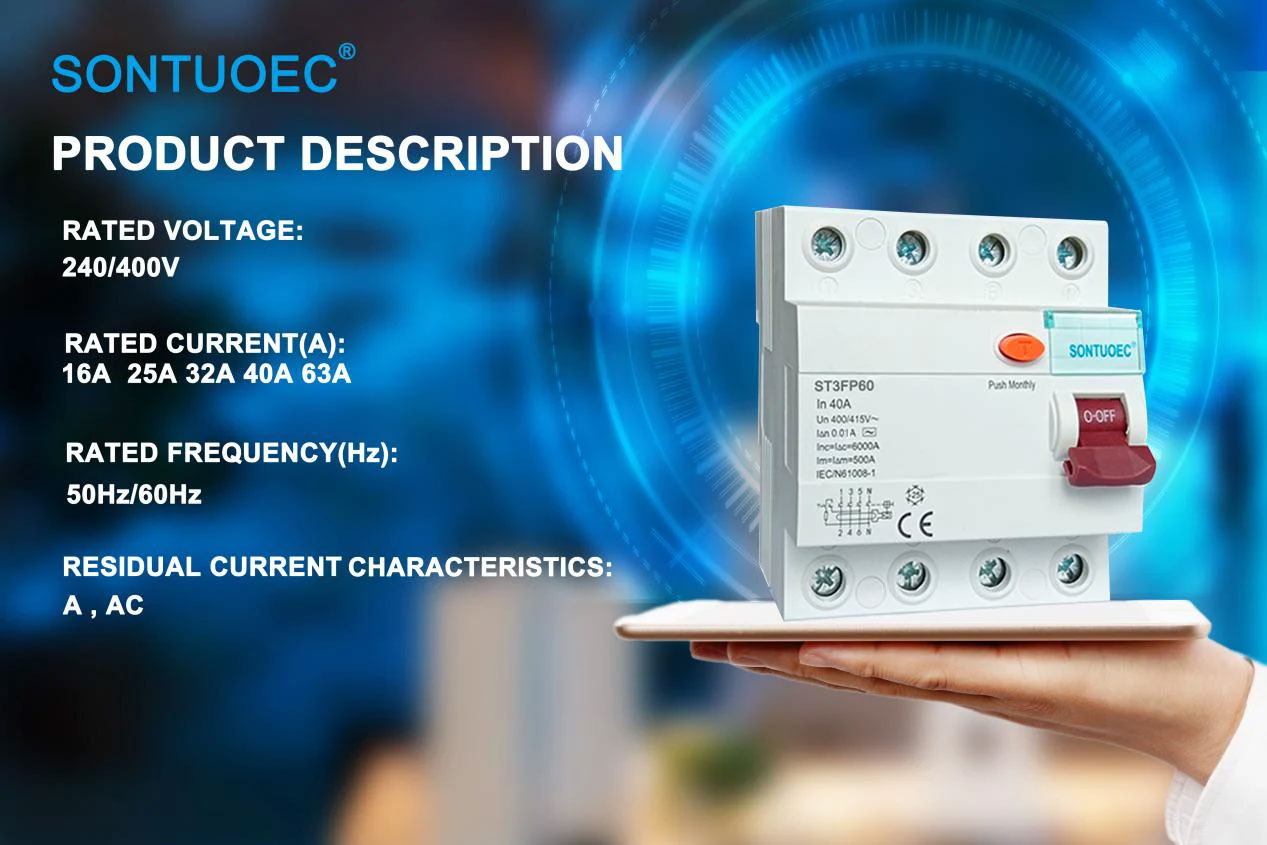

Produkt beschreiwung

Modell:	ST3FP60
STANDARD	IEC 61008-1
Reststromeigenschaften:	An, an
Pol Nr.:	2p, 4p
Bewäert aktuell:	16A, 25A, 32A, 40A, 63A;
Bewäert Spannung:	230/400 V AC
Bewäert Frequenz:	50/60 Hz
Bewäert Residual Betribsstroum IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Bewäert Residual Non-Operating Current I Δno:	≤0.5IΔn
Bewäert bedingte Kuerzschlussstroum Inc:	6000 A
Bewäert bedingt Reschtoffall Kuerzschluss aktuell IΔc:	6000 A
Tripp Dauer:	Momentan Ausléiser≤0,1 Sek
Reststromstroumbereich:	0.5IΔn~IΔn
Elektromechanesch Ausdauer:	4000 Zyklen
Befestigungsmoment:	2,0 Nm

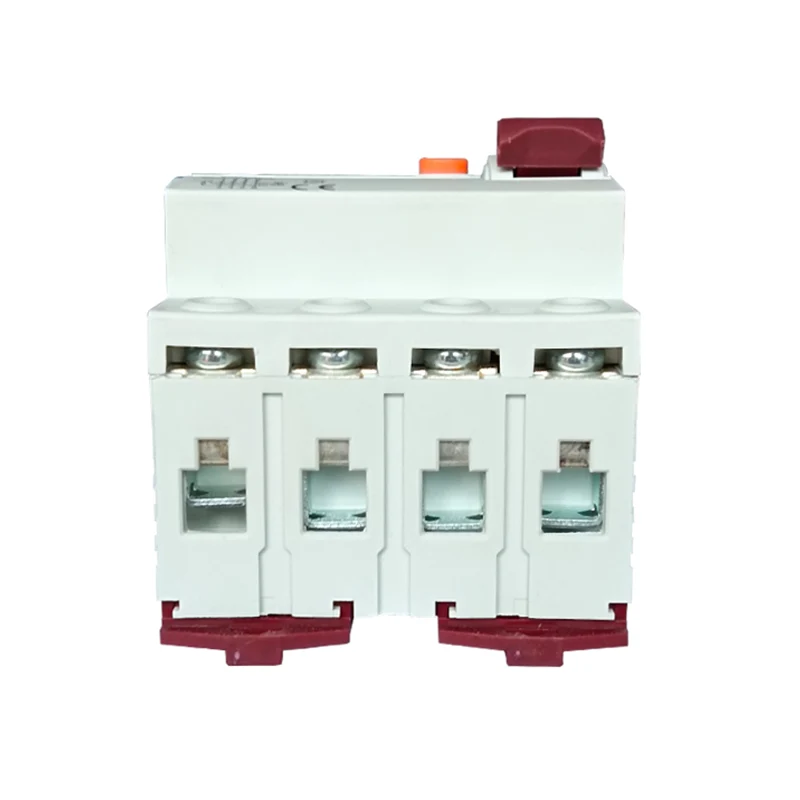

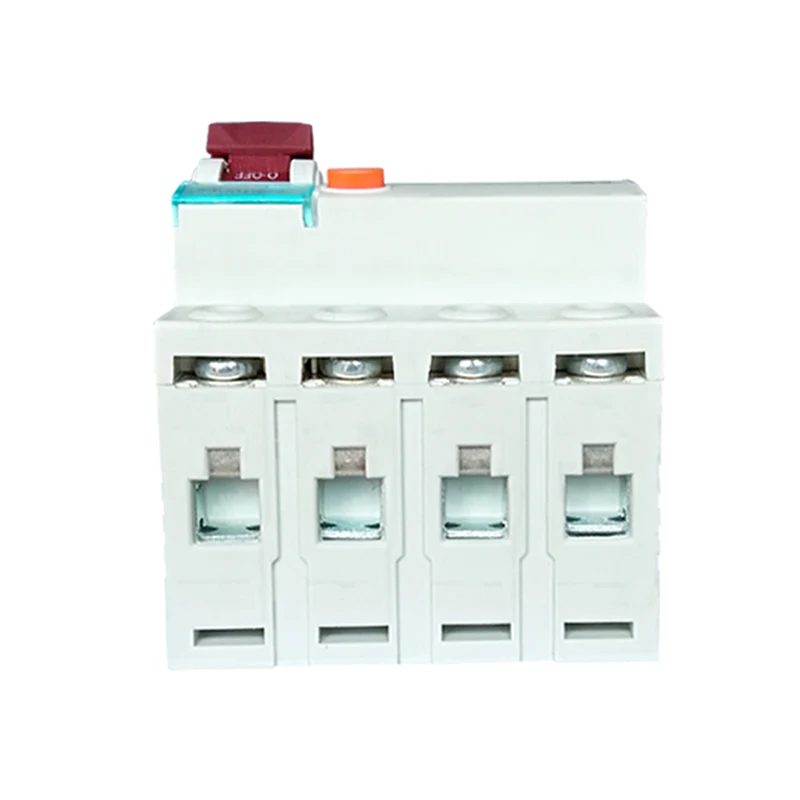

Connection terminal:	Schraubeklemm Pillarterminal mat Klemm
Installatioun:	35mm Din Rail Montéierung

Prinzip vun der Operatioun

De Betribsprinzip vun dësem Circuit Breaker baséiert op dem aktuelle Balanceprinzip. Ënner normalen Bedéngungen sollten d'Stroumen, déi an de Circuit erakommen an ausgoen, d'selwecht sinn an enger Linn déi duerch eng Laascht passéiert. Wéi och ëmmer, wann et en Isolatiounsfehler an der Linn ass oder wann e Mënsch mam Circuit a Kontakt kënnt, kann dëst zu Stroumleckage féieren, wat d'Stroum an an aus dem Circuit onbalancéiert mécht. Zu dësem Zäitpunkt wäert de Stroumtransformator am Circuit Breaker dësen onbalancéierten Stroum entdecken an en an en elektrescht Signal ëmwandelen. Den elektronesche Circuit verstäerkt, vergläicht a veraarbecht dëst Signal, a wann d'Signal e virausgesate Schwell erreecht, dh wann de Reschtstroum 10 Milliampère erreecht oder iwwerschratt, wäert de Circuit Breaker séier de Circuit ofschneiden.

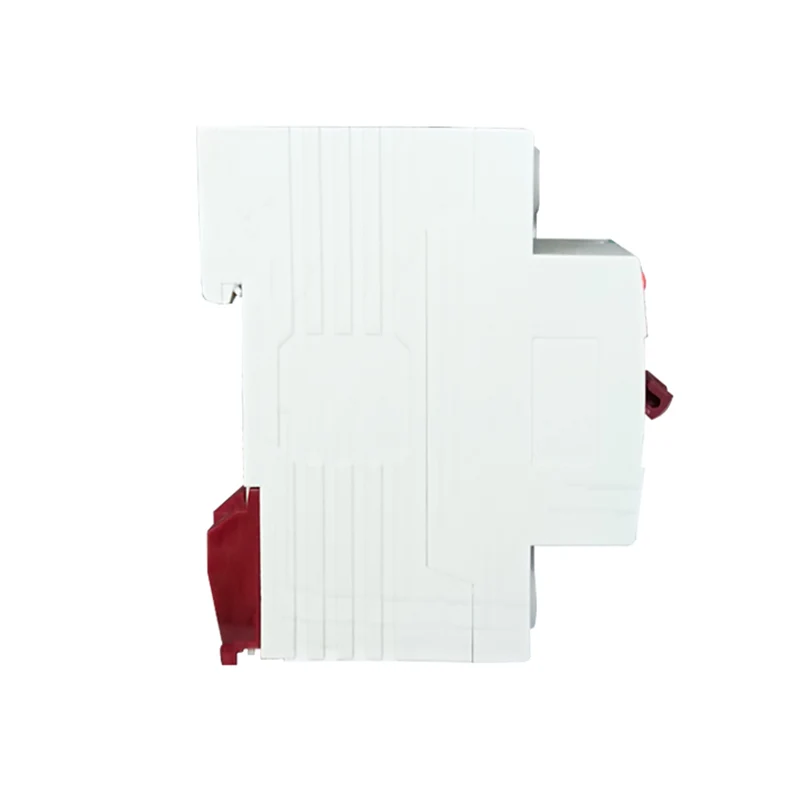

4P 40A/10mA Residual Current Circuit Breaker

Main Fonctiounen

Héich Empfindlechkeet: fäeg e klenge Leckstroum (10 mA) z'entdecken an de Circuit an der Zäit ofzeschneiden fir elektresch Bränn an elektresch Schock Accidenter ze vermeiden.

Schnell Äntwert: Wann de Leckstroum festgestallt gëtt, wäert de Circuit Breaker de Circuit a ganz kuerzer Zäit ofschneiden (normalerweis bannent Zénger vu Millisekonnen).

Villsäitegkeet: Nieft der Basis Leckage Schutzfunktioun kann de Circuit Breaker och Iwwerlaascht- a Kuerzschlussschutzfunktiounen hunn.

Einfach ze installéieren an z'erhalen: Et adoptéiert normalerweis modulariséiertem Design, deen einfach ass ze installéieren an ze demontéieren. Mëttlerweil mécht seng einfach intern Struktur et einfach ze pflegen an ze iwwerschaffen.
