100A 2p 4p Multifunktionell RCBO

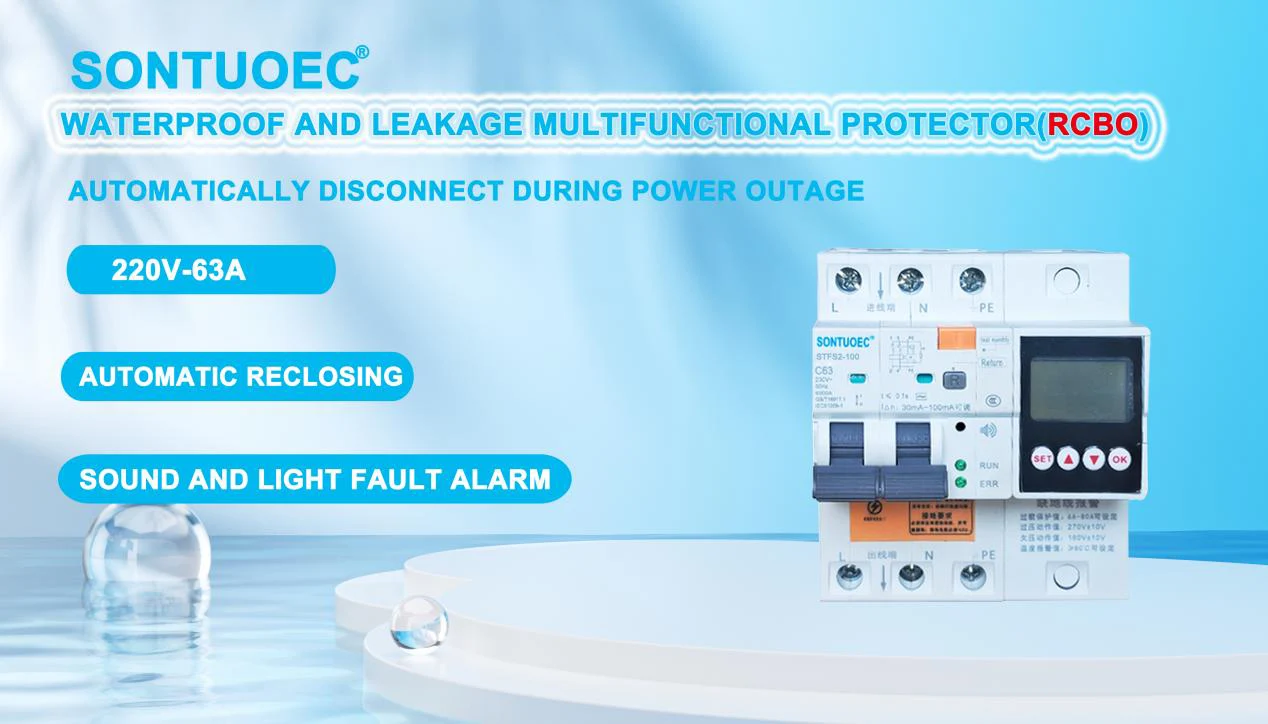

STSF2-100 100A 2p 4p Multifunktionnelle RCBO ass gëeegent fir AC 50/60Hz, bewäert an engem Circuit mat enger Spannung vun 230V-400V an engem bewäerten Stroum vun 100A, wann eng Persoun elektrokutéiert ass oder d'Kraaftnetz leeft. Wann d'Leckage, d'Iwwerspannung an d'Ënnerspannung déi festgeluegt Wäerter erreechen, kann de Reschtstroumschalter séier a ganz kuerzer Zäit séier d'Energieversuergung ofschneiden. Wann d'Iwwerwaachungstemperatur vum Reschtstroumschalter de festgeluegte Wäert erreecht, ass den Iwwerwaachungsgronddrot net ugeschloss. Wann ugeschloss, emittéiert de Produit en Alarm Sound fir d'Sécherheet vum Personal an elektresch Ausrüstung ze schützen, a kann vermeiden Vermeiden Schued un Ausrüstung verursaacht duerch Iwwerspannung am Stroumnetz. Huet Iwwerlaascht, Kuerzschluss, Leckage, Iwwerspannung Ënnerspannungs- an Iwwertemperaturschutzfunktiounen kënnen och benotzt ginn fir elektresch Geräter intermittent ënner normalen Ëmstänn auszeschalten an auszeschalten Beliichtungskreesser, besonnesch gëeegent fir industriell a kommerziell Beliichtungsverdeelungssystemer. De Produit huet e klenge Volumen, kompakt Struktur, a besser Käschten-Effizienz wéi aner ähnlech Produkter. Et huet e schéint Erscheinungsbild, Héich Breakkapazitéit mécht et e gudde Choix fir d'Haushaltsverdeelung. Dëst Produkt entsprécht GB/T 16917.1 an IEC 61009-1 Standarden an huet CE Zertifizéierung kritt.

Modell:STFS2-100

Schécken Ufro

Produkt beschreiwung

Modell	STFS2-100 Electroic Typ
Rescht aktuell Charakteristiken	AC
Standard	IEC/EN 61009-1
Bewäert Empfindlechkeetl△n	0,03,0,1,0,3
Pol Nr	Pol: 1P+N+PE; 3P+N+PE
Bewäert aktuell (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A
Bewäert Spannung (V)	240/415 V; 230/400 V
Nominéierte Reschtoffallstroum	10 ma, 30 ma, 100 ma, 300 ma, 500 ma
Bewäert bedingt Reschtoffall kuerz Circuit aktuell	6 KA
Elektro-machanesch Ausdauer	iwwer 4000 Zyklen

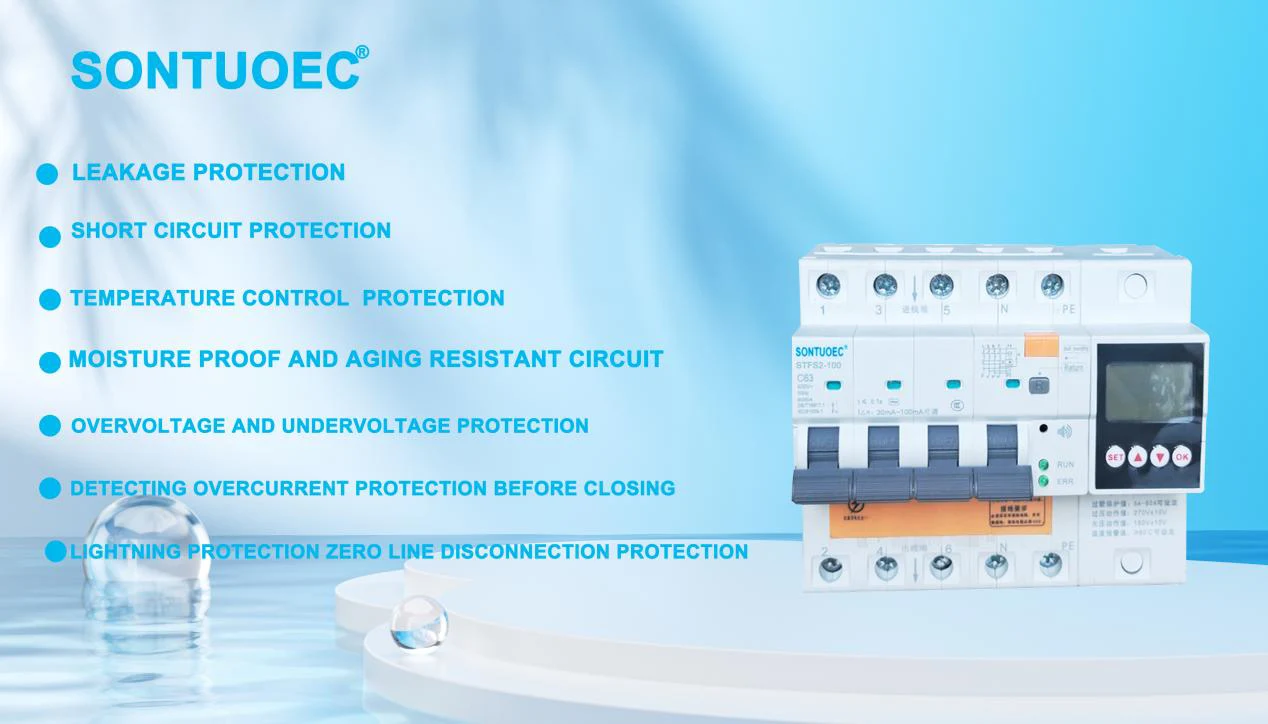

FUNKTIOUN:	Leckageschutz, Iwwerlaascht Stroumschutz, Kuerzschlussschutz, ënner Spannungsschutz, Iwwerspannungsschutz, Nominell Stroum / Spannung justierbar, Temperaturschutz, Waasser Ingress Alarm a sou weider.

Ëmgéigend AIR TEMPERATURE:

1.The ambient Loft Temperatur soll net manner wéi -5 1C, net méi héich wéi +40 C, an der deeglech Moyenne Wäert soll net däerfte +35 C.

2. Héicht: D'Héicht vum Installatiounsplaz däerf net méi wéi 2000m sinn.

3.Atmosphär Konditiounen

D'Loft ass propper, a bei enger maximaler Temperatur vu +40 'C ass d'relativ Fiichtegkeet vun der Loft net héich Méi wéi 50%. Méi héich relativ Fiichtegkeet ass erlaabt bei niddregen Temperaturen, wéi bei +20 C,

D'relativ Fiichtegkeet soll net méi wéi 90% sinn. Wéinst heiansdo moderéierter Kondensatioun verursaacht duerch Temperaturännerungen, sollt Opmierksamkeet op entspriechend Moossname bezuelt ginn.

4. Installatioun Kategorie Installatioun Kategorien sinn lI an III

Aktuell an Zuel vun Pole

100A: Dëst weist datt de RCBO bei 100 Ampere bewäert ass. Déi aktuell Bewäertung ass de maximale Stroumwäert deen de Circuit Breaker kontinuéierlech droe kann ouni Iwwerhëtzung oder Schued ze verursaachen.

2p, 4p: De "p" steet hei fir d'Zuel vun de Pole, also d'Zuel vun de Circuitphasen, op déi de Circuit Breaker verbonne ka ginn. 2p bedeit datt de Circuit Breaker mat zwou Circuitphasen verbonne ka ginn (normalerweis Fire an Zero), wärend 4p heescht datt et mat véier Circuitphasen verbonne ka ginn (normalerweis Dräi-Phase Fire an Zero).

Multifunktionell

Multifunctional weist datt dësen 100A 2p 4p Multifunctional RCBO mat enger Vielfalt vu Schutzfunktiounen ausgestatt ass. Zousätzlech zum Basis Iwwerlaascht- a Kuerzschlussschutz kann et och Leckschutz, Ënnerspannungsschutz, Iwwerspannungsschutz, asw. Temperaturschutz ， Waasseringressalarm ， Upassbar Stroum a Spannung。 Dës Schutzen erlaben de RCBO méi ëmfaassend Schutz fir Circuiten an Ausrüstung ze bidden.

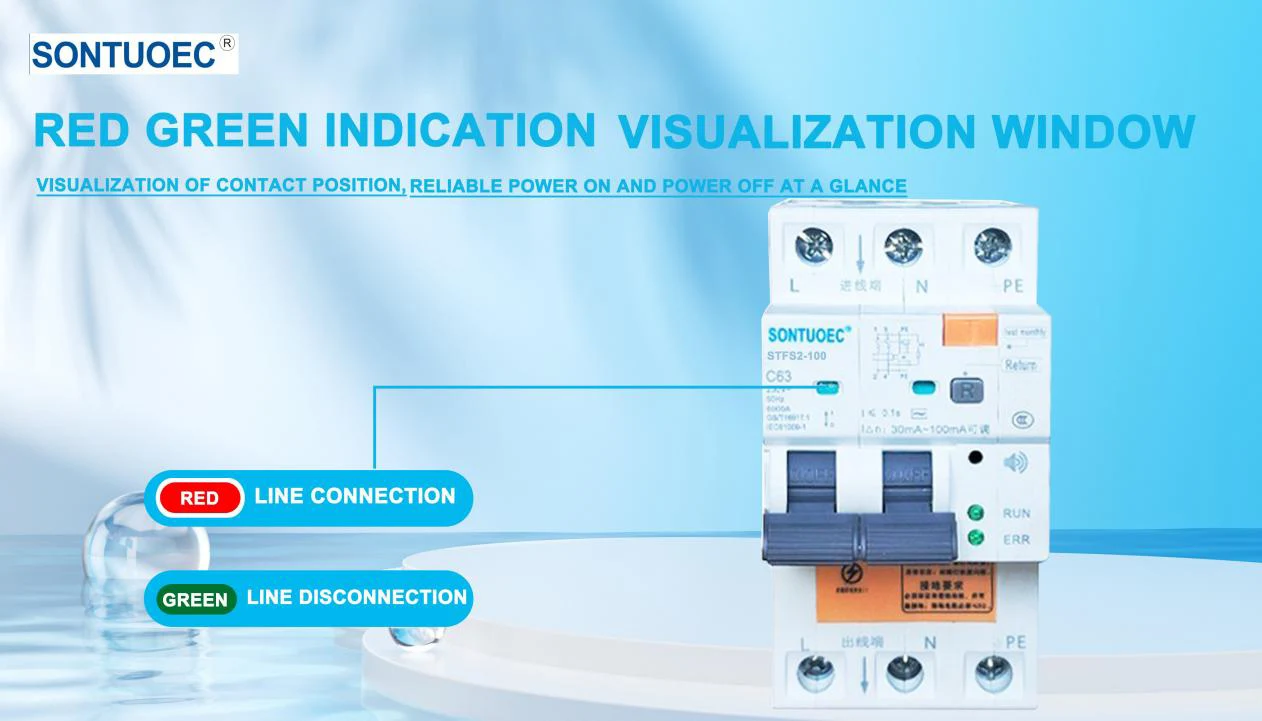

100A 2p 4p Multifunctional RCBO

Opgepasst!

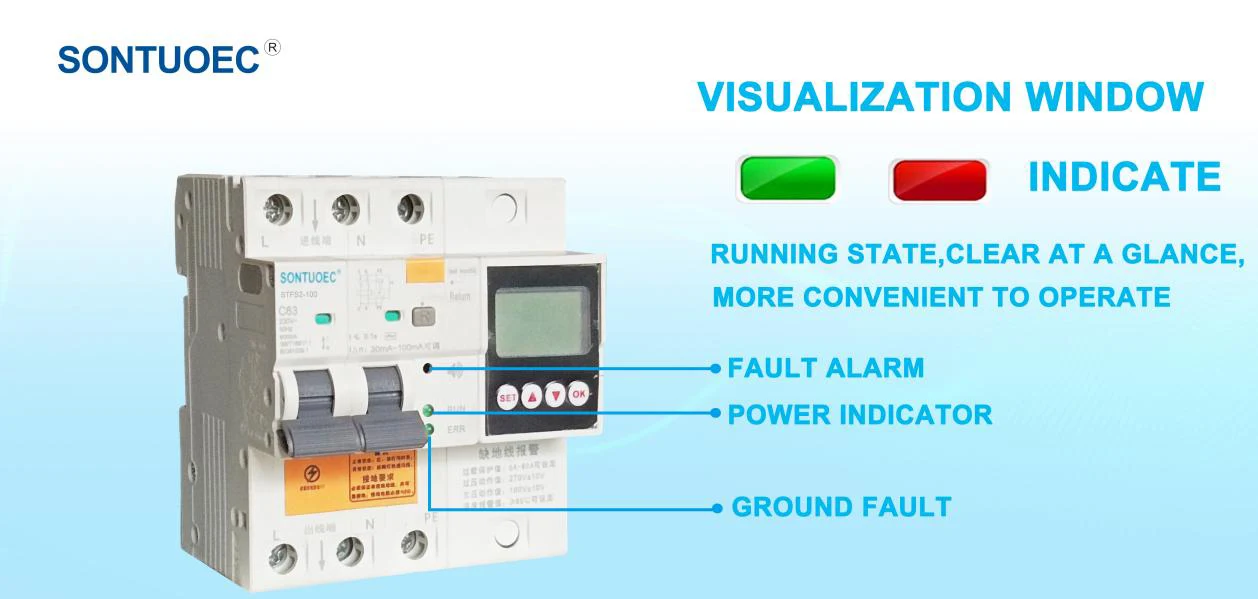

Warnung normal Zoustand: gréng Luucht op;

Abnormal Zoustand: D'Luucht ass aus

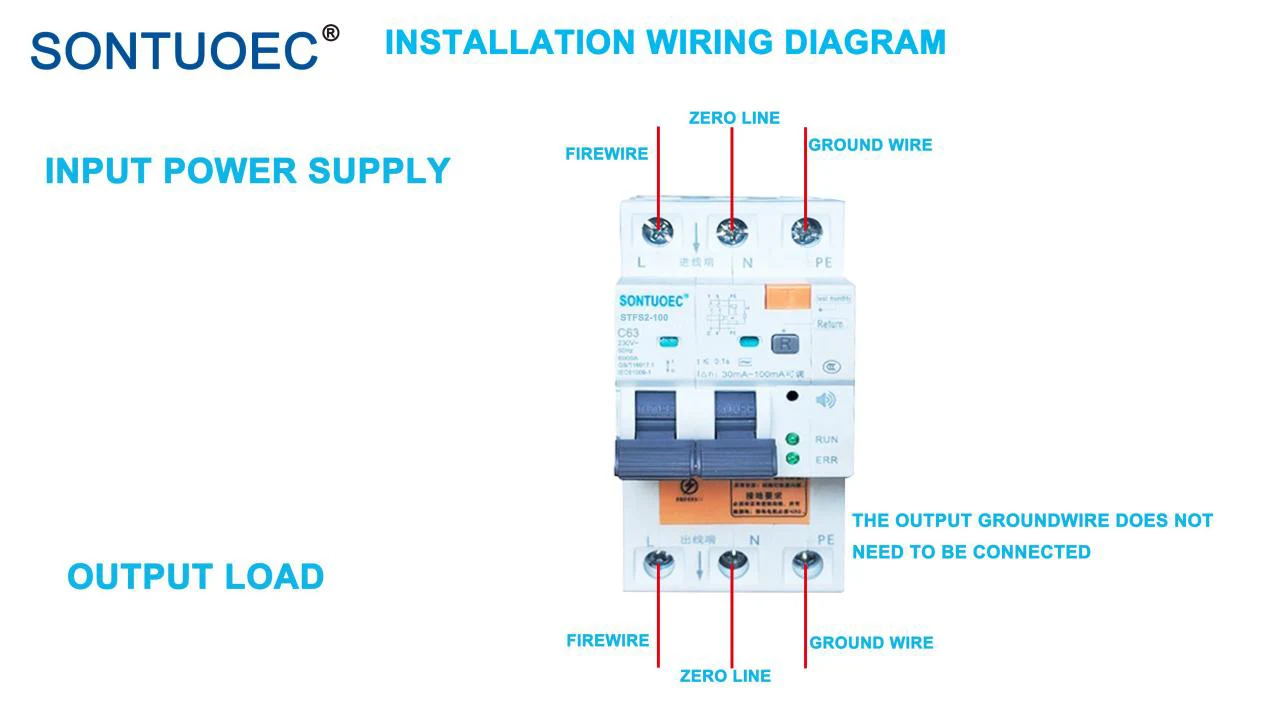

Grounding Ufuerderunge:

Et ass néideg fir sécherzestellen datt et en erakommende Buedemdraht an e Buedemdraht ass, an d'Grondresistenz muss s 5Q sinn!

Applikatioun Szenario

Zënter RCBO eng Vielfalt vu Schutzfunktiounen huet, gëtt et dacks a Circuiten benotzt déi perséinlech Sécherheet erfuerderen, sou wéi elektresch Circuiten fir Beliichtung, schwaach Kraaft, an elektresch Apparater an Haiser an ëffentleche Plazen. Dës Plazen sinn dacks duerch Waasser a Fiichtegkeet charakteriséiert, déi einfach Leck Accidenter verursaache kann. Zousätzlech kann RCBO och an industriellen elektresche Systemer benotzt ginn, wou mënschlech Sécherheet eng Viraussetzung ass, sou wéi Peripherie-Liichtkontrollkreesser, Radarsystemer a geologesch Exploratiounsinstrumenter.
