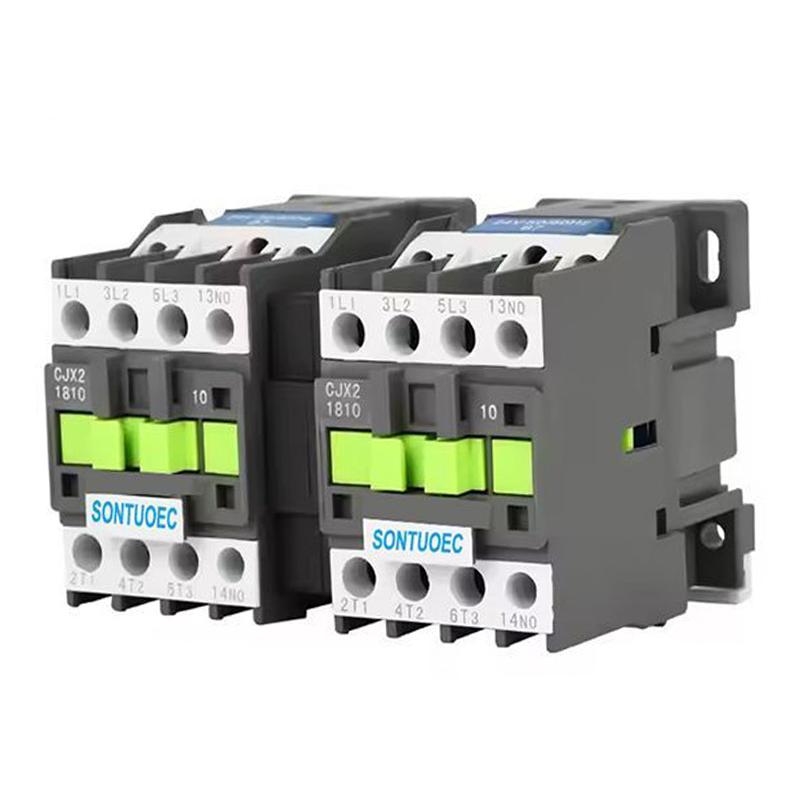

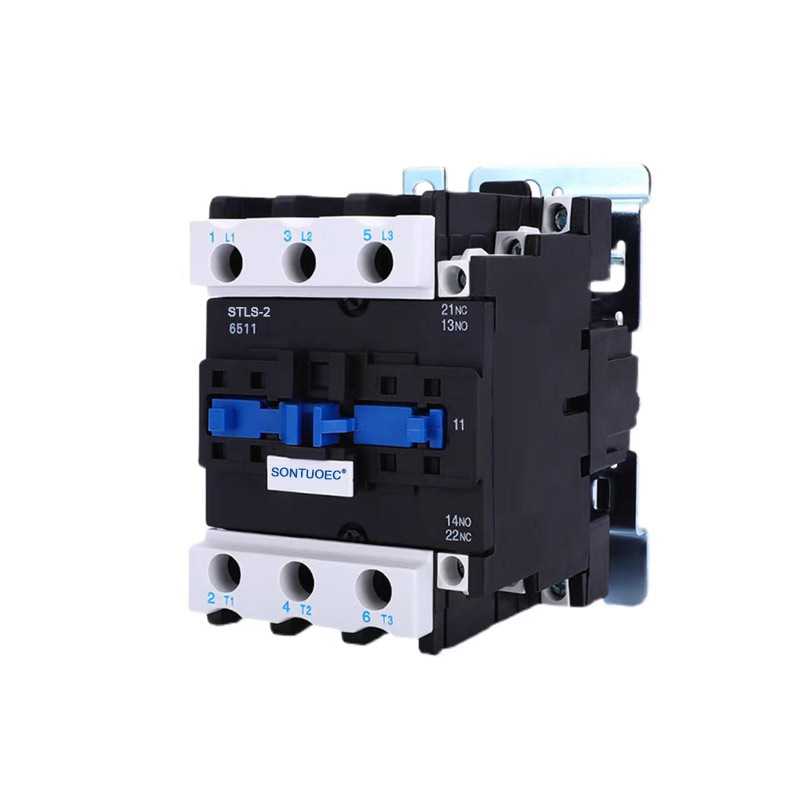

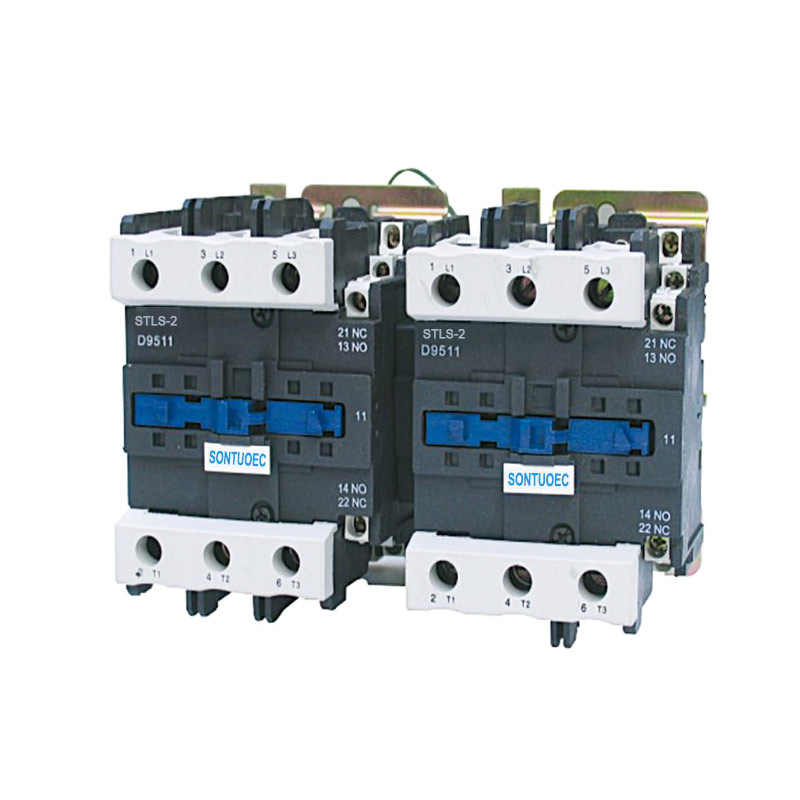

Stls-2 (Cjx2) Serie mechanesch Interlocking Contactor

Stls-2(Cjx2) Serie Mechanical Interlocking Contactor ass gëeegent fir an de Circuiten bis zu der nominéierter Spannung 660V AC 50Hz, Stroum 620A ze benotzen, fir Cabriolet Kontroll vum Motor. Dëst mechanesch interlocking Apparat suergt Kontakt Wiessel vun den zwee convertible contactors. Et entsprécht den IEC60947-4-1 Standards.

Modell:STLS-2(CJX2)

Schécken Ufro

Produkt beschreiwung

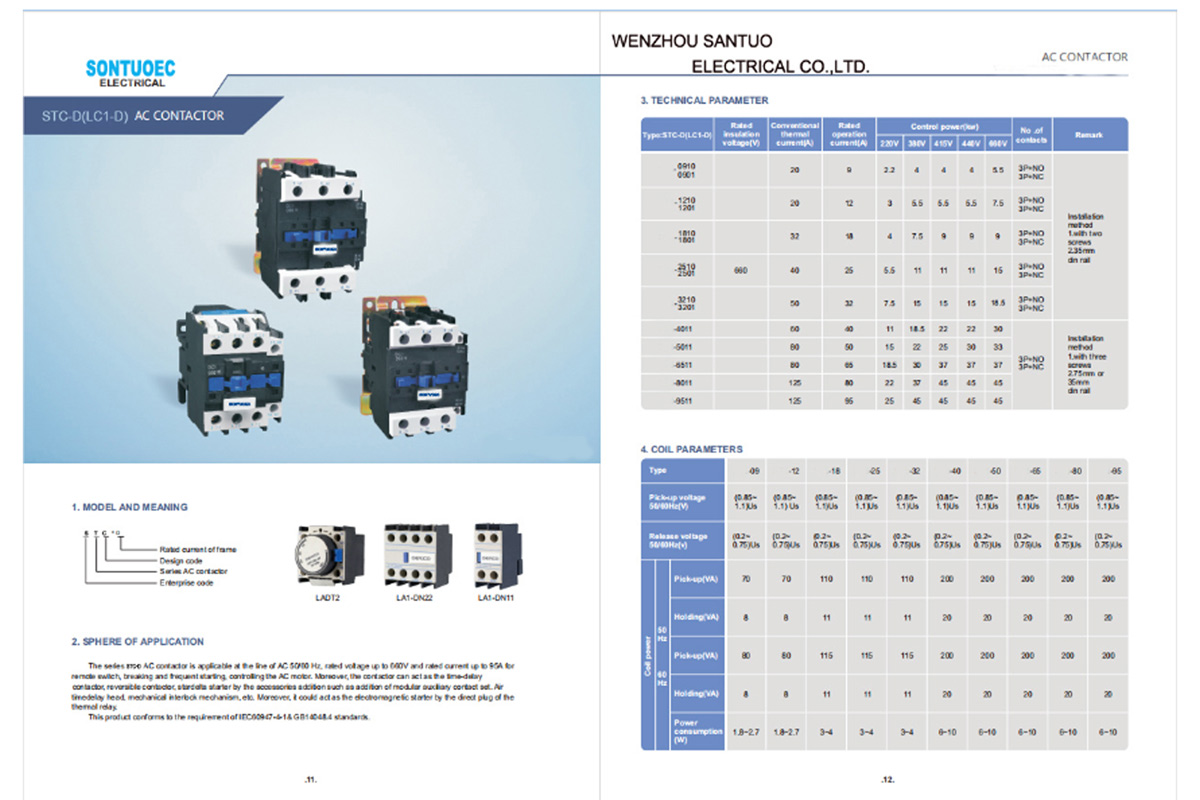

Typ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Bewäert Isolatiounsspannung		660	660	660	660	660	660	660	660	660	660
konventionell thermesch		20	24	32	40	50	60	75	80	110	125
aktuell		20	24	32	40	50	60	75	80	110	125
Bewäert operationell		9	12	16	25	32	40	50	63	80	95
aktuell		9	12	16	25	32	40	50	63	80	95
kontrolléiert	220 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Muecht (kw)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45
Note		D'Installatioun vun der					D'Installatioun vun der
		Relais kënnen zwee Schrauwen benotzen					Relais kënnen dräi
		a benotzen och den 35mm					Schrauwen a benotzen och de
		Installatioun Eisebunn					75mm oder 35mm Installatioun
							Eisebunn

Struktur a Charakteristiken

Struktur:

3P AC Contactor besteet normalerweis aus elektromagnéiteschen System (dorënner coil, Kär, etc.), Kontakt System (dorënner Haaptkontakt an Hëllef Kontakt), Arc Läschapparat an Réibau an aner Deeler. Ënnert hinnen ass den Haaptkontakt benotzt fir héije Stroum ze droen, an den Hilfskontakt gëtt benotzt fir d'Transmissioun an d'Feedback vu Kontrollsignaler ze realiséieren.

Fonctiounen:

Mat dräi onofhängege Kontakter, kann et dräi-Phase Muecht Kontroll an eng null Linn gläichzäiteg.

De Kontaktsystem ass aus héichqualitativen Materialien mat gudder Konduktivitéit a Verschleißbeständegkeet gemaach.

Den elektromagnetesche System huet genuch Saugkraaft fir d'Kontakter zouverlässeg ze engagéieren an ze befreien.

D'Arc Läschapparat kann effektiv de Bou entsteet wann d'Kontakter getrennt sinn, d'Kontakter vu Schued schützen.

Stls-2(Cjx2) Serie Mechanical Interlocking Contactor ass gëeegent fir an de Circuiten déi nominell Spannung bis zu 660V AC 50Hz oder 60Hz ze benotzen, bewäert Stroum bis zu 95A, fir ze maachen & ze briechen, dacks den AC Motor ze starten & ze kontrolléieren. Kombinéiert mat dem Hëllefskontaktblock, Timer Verzögerung & Maschinnverschlësselungsapparat etc, gëtt et de Verzögerungskontaktor, mechanesche Verschlosskontaktor, Star-Delta Starter. Mam thermesche Relais gëtt et an den elektromagnetesche Starter kombinéiert. De Kontaktor gëtt geméiss IEC 60947-1 produzéiert.

Prinzip vun Operatioun

Wann d'Spiral vum 3P AC Contactor energesch ass, generéiert den Eisenkär Magnetismus an zitt de Kontaktsystem zou, sou datt d'Drei-Phas Energieversuergung an en Nulldrot verbënnt. Wann d'Spule de-energizéiert ass, verléiert de Kär säi Magnéitismus an de Kontaktsystem trennt sech ënner der Handlung vun engem Fréijoer, sou datt d'Drei-Phas-Energieversuergung vun der Nulllinn trennt. Op dës Manéier kann den 3P AC Contactor Fernsteierung vun elektresche Lasten realiséieren.

Applikatioun Szenarie

3P AC Contactor gëtt vill a verschiddene Kraaftsystemer benotzt, déi dräi-Phas Kraaft an eng Nulllinn zur selwechter Zäit musse kontrolléieren, sou wéi:

Industriell Automatiounsfeld: benotzt fir de Motorstart, Stop an ëmgedréint Operatiounen ze kontrolléieren.

Power System: benotzt fir Fernsteierung a Schutz vum Stroumsystem ze realiséieren.

Bauautomatioun: benotzt fir de Start an d'Stopp vun der Beliichtung, Klimaanlag an aner Ausrüstung ze kontrolléieren.
