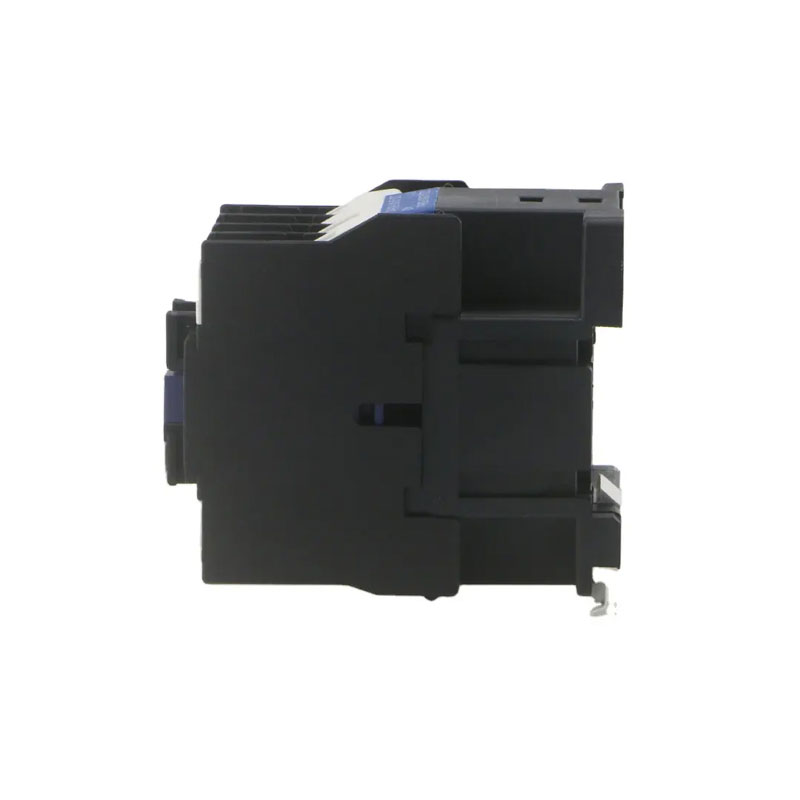

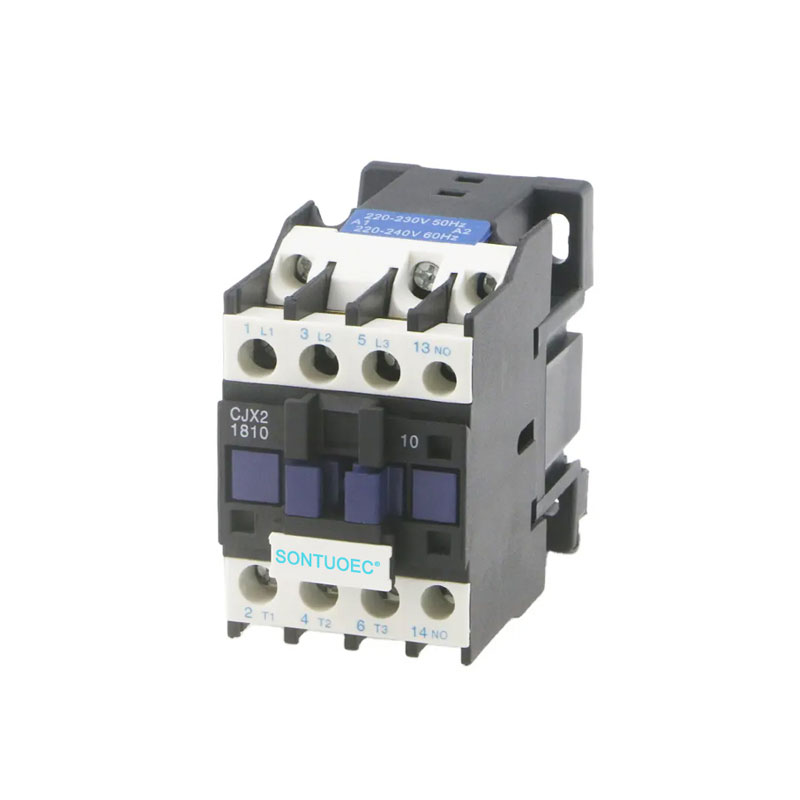

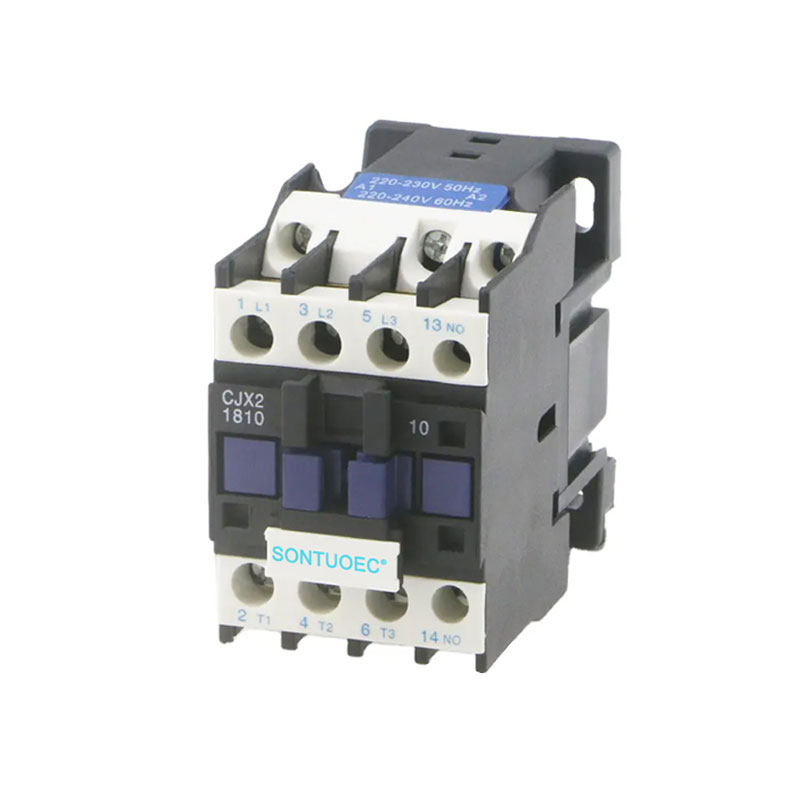

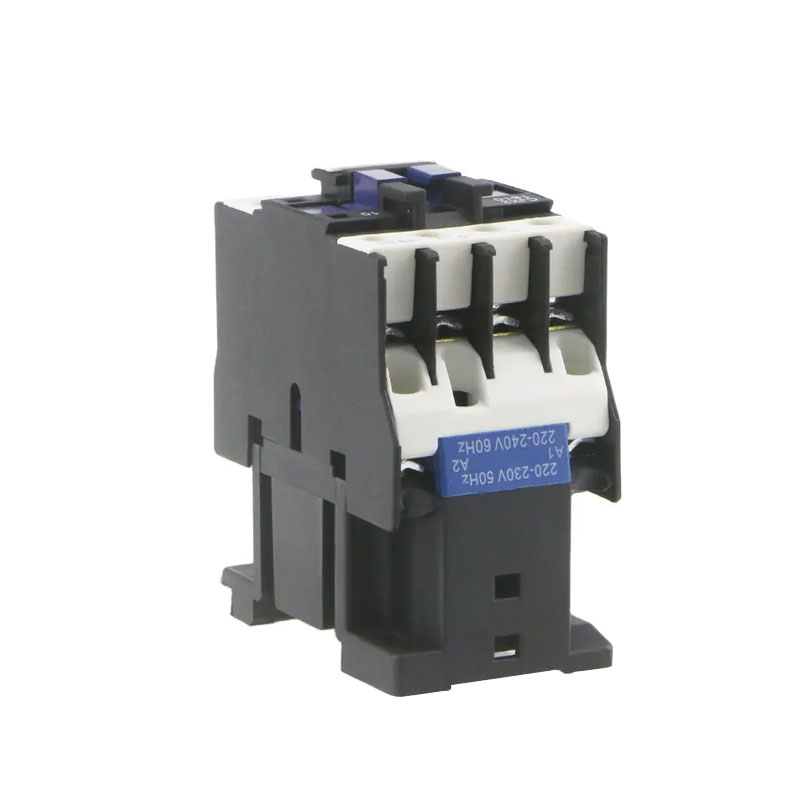

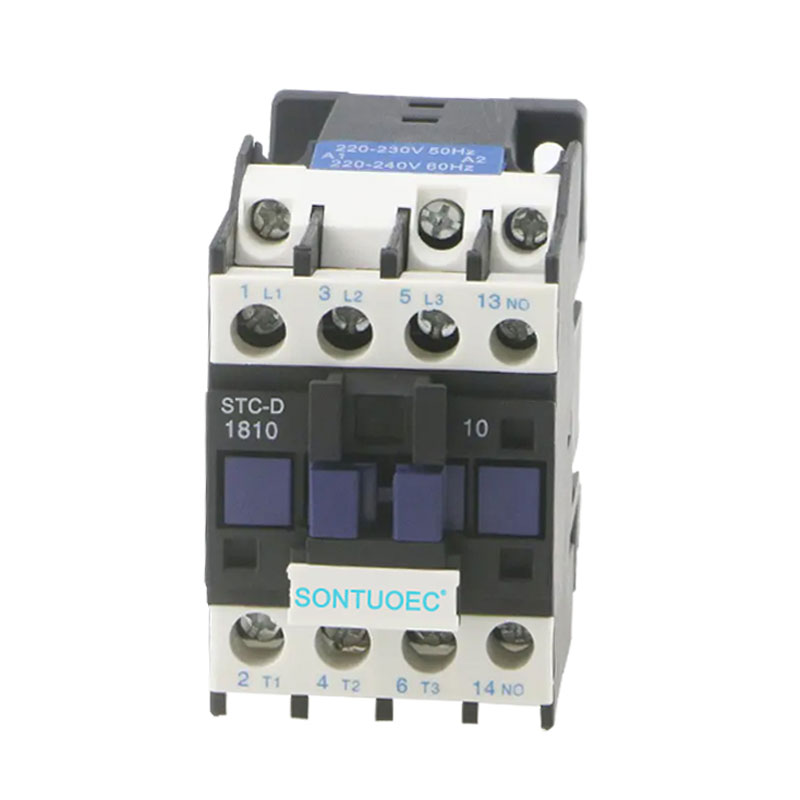

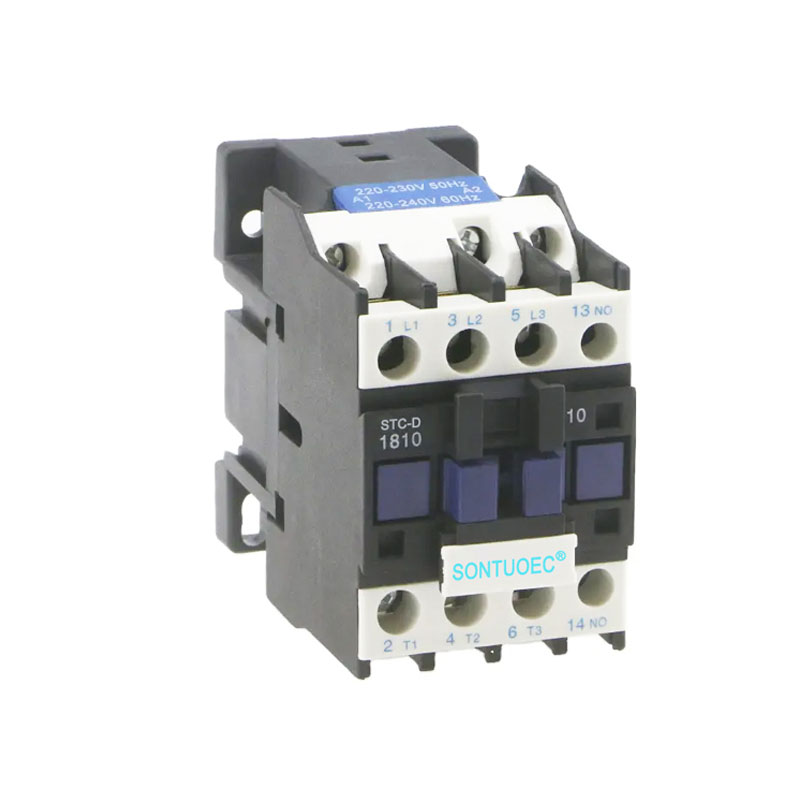

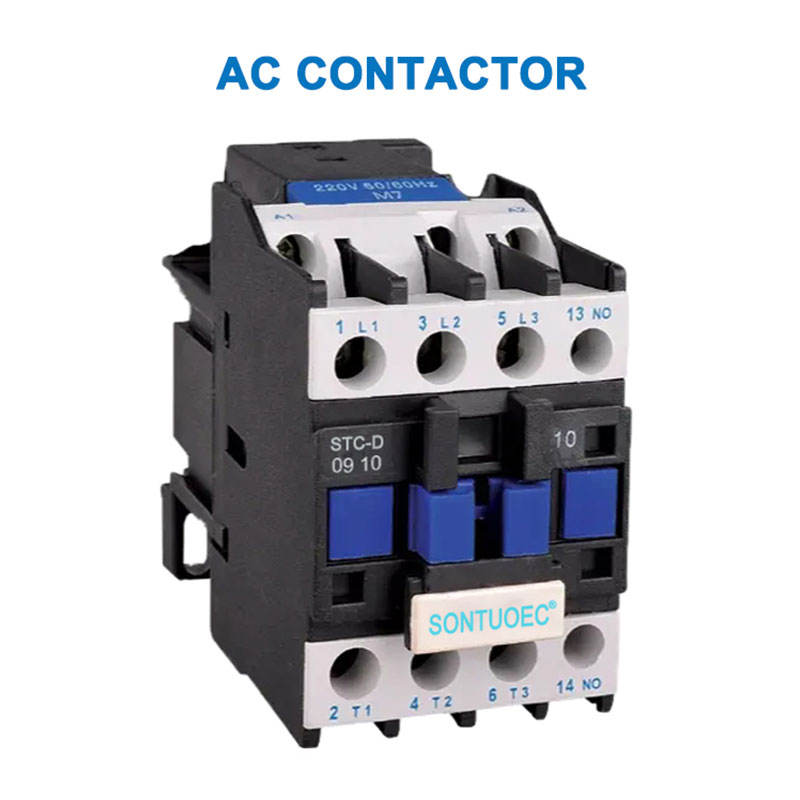

STC-D AC Kontaktor

STC-D AC Contactor ass en elektresche Bestanddeel deen benotzt gëtt fir d'AC Circuiten op afstand ze kontrolléieren an dacks auszeschalten oder auszeschalten. Et gëtt haaptsächlech benotzt fir Circuiten an elektresche Stroumsystemer opzemaachen an ze kontrolléieren a fir Fernsteierung vu Motoren, Beliichtung an aner elektresch Lasten an der industrieller Automatioun.

Modell:STC-D

Schécken Ufro

Produkt beschreiwung

Typ		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nominell Aarbechtsstroum (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominell Aarbechtsstroum (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standard Power Bewäertungen vun 3-Phas Motoren 50/60Hz Kategorie AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500V an	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominell Hëtzt Stroum (A)		20	20	32	40	50	60	80	80	125	125
Elektresch Liewen	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektresch Liewen	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanesch Liewen (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Zuel vun de Kontakter	3P+NEE					3P+NC+NO
Zuel vun de Kontakter	3P+NC					3P+NC+NO

Struktur an Aarbechtsprinzip

Struktur: STC-D AC Contactor besteet haaptsächlech aus elektromagnéiteschen System (dorënner Eisen Kär, coil an kuerz-Circuit Ring, etc.), Kontakt System (dorënner Haaptkontakt an Hëllef Kontakt) an Arc Läschapparat.

Aarbechtsprinzip: Wann d'Spule vum STC-D AC Contactor energesch ass, generéiert den Eisenkär e Magnéitfeld, deen d'Armatur unzitt an d'Kontakter dréit fir ze handelen, sou datt d'Haaptkontakten an d'Hëllefskontakter zou oder ofgeschalt ginn, also kontrolléiert den On-Off vum Circuit. Arc Läschapparat gëtt benotzt fir de Bogen ze läschen wann d'Kontakter ofgeschalt ginn fir d'Kontakter vu Schued ze schützen.

STC-D AC Contactor

Aarte a Charakteristiken

1. Typen:

STC-D AC Contactors kënnen an eng Rei vun Zorte kategoriséiert ginn no hire Gebrauch an Leeschtung, wéi industriell contactors, Gebai an Stot contactors. Allgemeng Modeller enthalen CJ Serie (zB CJX2 Serie, CJ20 Serie, CJT1 Serie) souwéi Serie Produkter vun ABB, Siemens, Schneider an aner Marken.

2. Features:

Zouverlässeg Aarbecht: STC-D AC Contactors hunn héich Aarbecht Zouverlässegkeet a Stabilitéit, a kann grouss Stréimunge a voltages widderstoen.

Stabil Leeschtung: säi Kontaktsystem ass aus héichqualitativen Materialien mat gudder elektrescher Konduktivitéit an héijer Temperaturabrasiounsbeständegkeet.

Praktesch Ënnerhalt: STC-D AC Contactors hunn eng kompakt Struktur an einfach ze installéieren an erhalen.

Applikatioun Szenarie

STC-D AC Contactors hunn eng breet Palette vun Uwendungen an Muecht Systemer, industriell Automatioun, Gebai an Stot elektresch. Zum Beispill, am Kraaftsystem kann et benotzt ginn fir d'Start-Stopp an d'Richtungsreverséierung vum Motor ze kontrolléieren; an der industrieller Automatioun kann et benotzt ginn fir de Start-Stop vu verschiddenen elektreschen Ausrüstungen op der Produktiounslinn ze kontrolléieren; am Gebai an Haushaltselektrik kann et benotzt ginn fir den On / Off vun den Ausrüstungen ze kontrolléieren, wéi Beliichtung a Klimaanlag.
