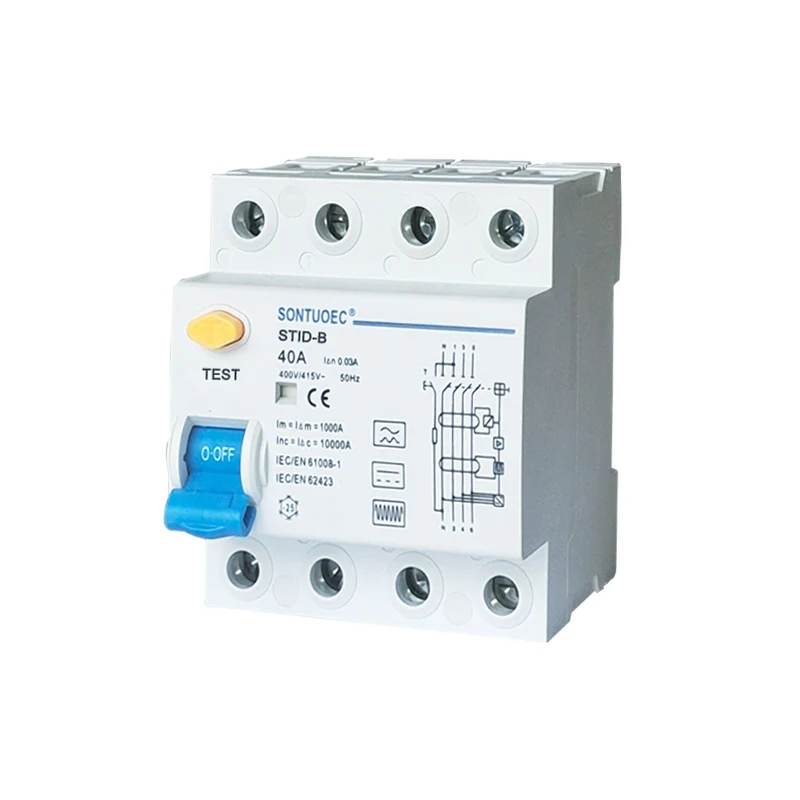

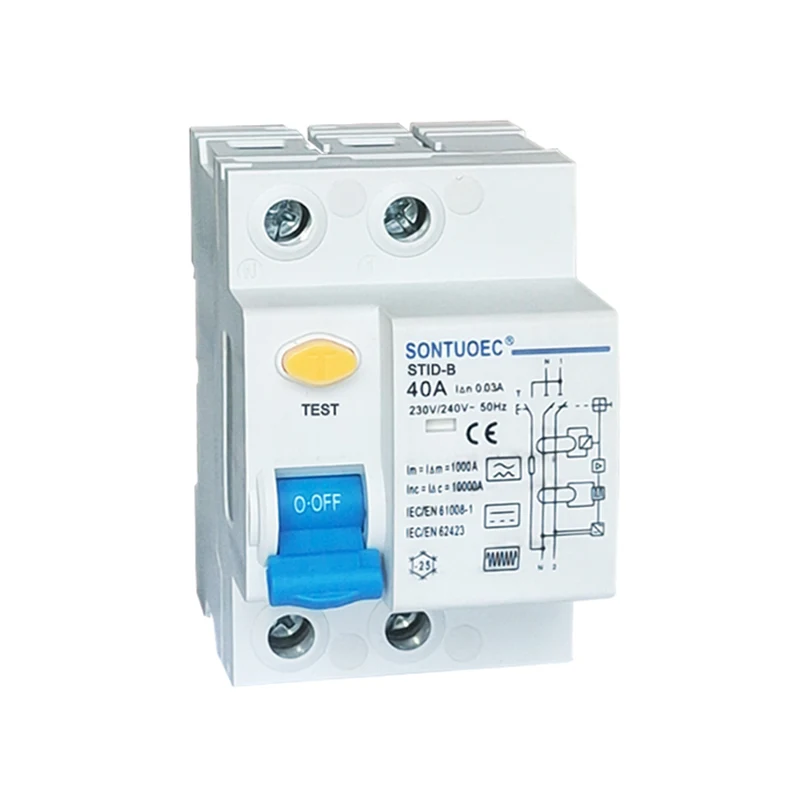

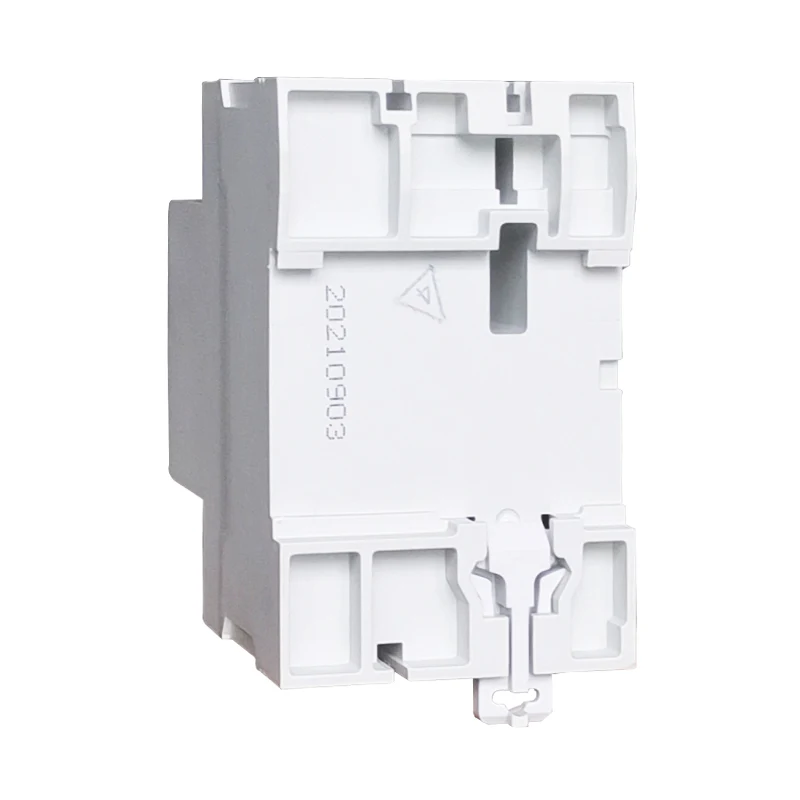

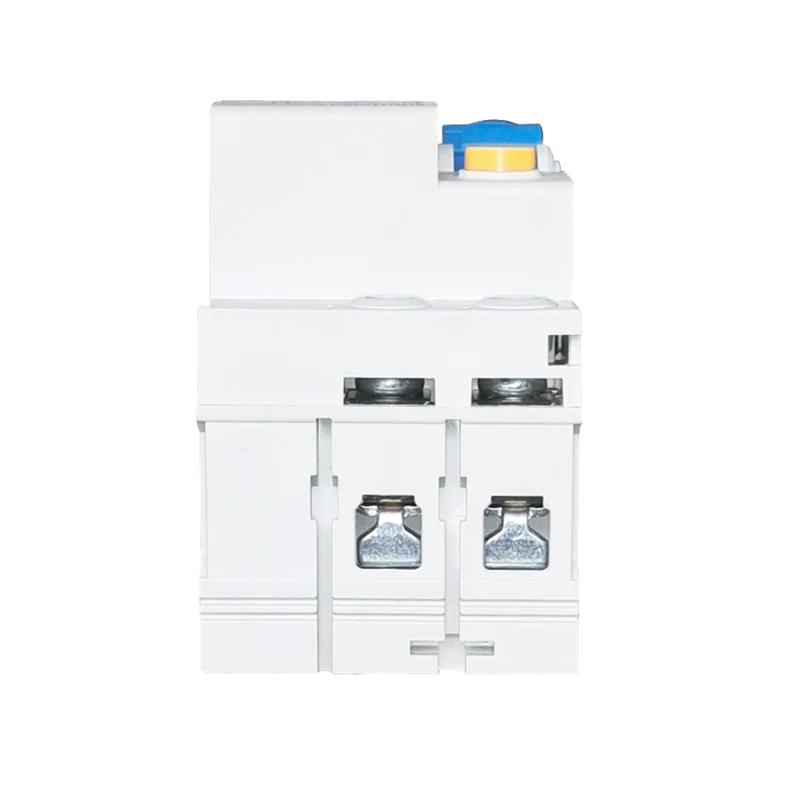

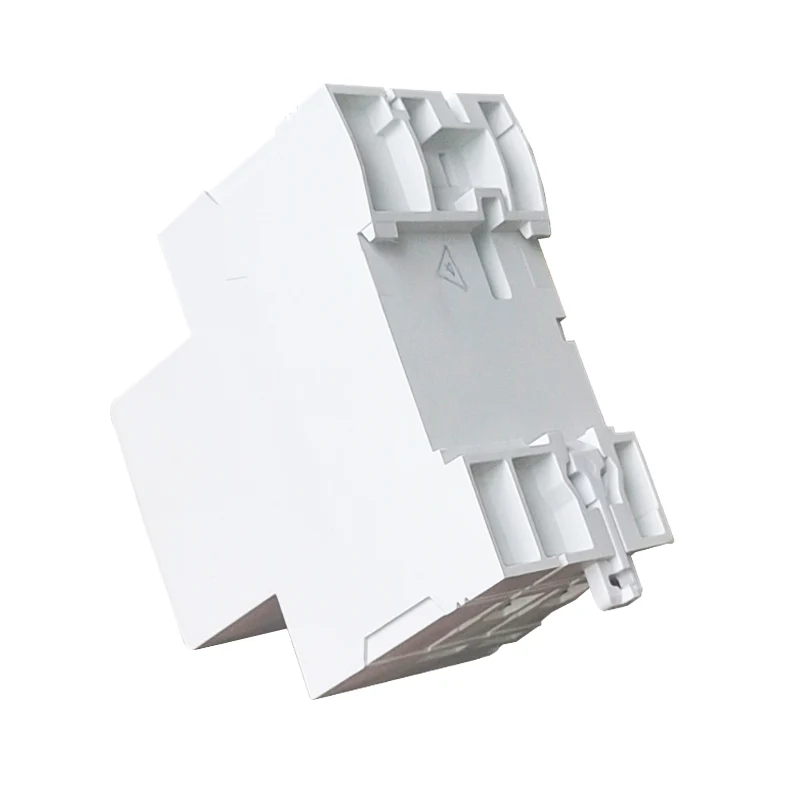

RCCB B Modell Reststrom Circuit Breaker

RCCB B Modell Residual Current Circuit Breaker schützt am Fall vu kontinuéierleche Feelerstroum op dräi Phase Netzwierker.

Modell:STID-B

Schécken Ufro

Produkt beschreiwung

Elektresch Fonktioun	Standard		IEC/EN62423&IEC/EN61008-1
	Typ (Welleform vum Äerdleck erkannt)		B
	Bewäert aktuell In	A	25,40,63
	Pole	P	1P+N,3P+N
	Bewäert Spannung Ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Bewäert Empfindlechkeet ech n	A	0,03,0,1,0,3
	Isolatioun Volt Ui	V	500
	Bewäert Reschtoffall maachen an	A	500 (In=25A/40A)
	Breakkapazitéit ech m	A	630 (In=63A)
	Kuerzschlussstroum I c	A	10000
	SCPD Sicherung	A	10000
	Paus Zäit ënner ech n	s	≤0.1
	Bewäert Frequenz	Hz	50
	Bewäert Impulsstandspannung (1.2/5.0) Uimp	V	4000
Mech Fonctiounen	Dielektresch Testspannung bei Ind. Fred. fir 1min	kv	2.5
	Verschmotzung Grad		2
	Elektresch Liewen		2000
	Mechanesch Liewen		10000
	Feeler aktuell Indikator		Jo
	Schutzgrad		IP 20
	Ambient Temperatur (mat deeglech Moyenne 35)	ºC	-40~+55ºC
	Späichertemperatur	ºC	-40~+70ºC

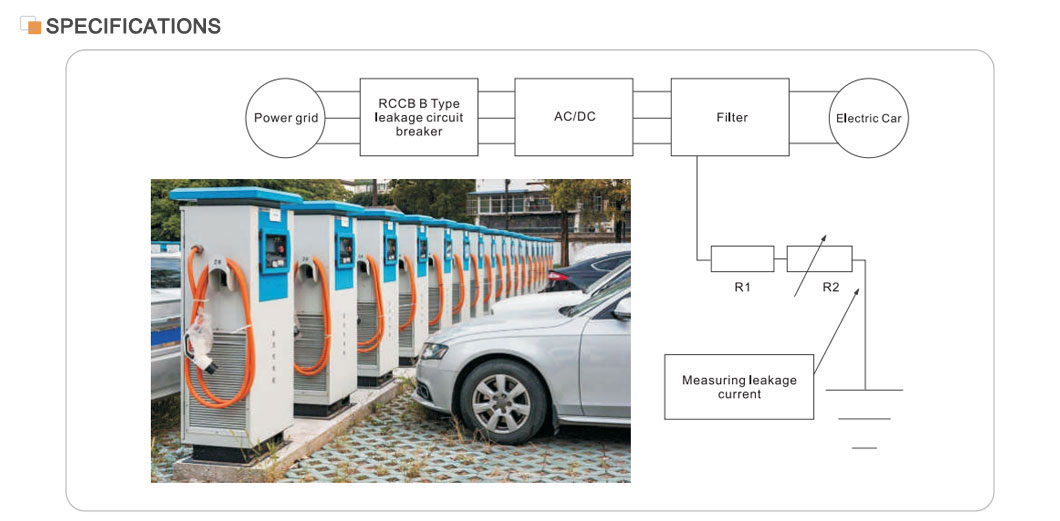

STID-B RCCB B Modell Residual Current Circuit Breaker ass gëeegent fir Typ A an ass och gëeegent fir d'Glätterung vun DC Reschtstroum, DC Reschtstroum déi aus Gläichretterkreesser an héichfrequenz AC Reschtstréim entstinn. Et bitt Schutz am Fall vu kontinuéierleche Feelerstroum an dräi-Phase Netzwierker. STID-B gëtt allgemeng an de Felder vun Opluedstatiounen, medizinescht Ausrüstung an Instrumenter, Controller a Variabel Geschwindegkeetsfuerer, Batterieladeger an Inverter (DC) benotzt. STID-B entsprécht den IEC/EN61008 an IEC/EN62423 Normen.

Haaptmerkmale

Bewäert Stroum: 40A, gëeegent fir méi grouss Stroum elektresch Systemer.

Leckageschutz: mat héijer Empfindlechkeet a Genauegkeet kann et de Leckstroum entdecken an d'Energieversuergung a ganz kuerzer Zäit ofschneiden.

Sécherheetsleistung: entsprécht international Standarden wéi IEC/EN61008.1 a GB16916.1, fir d'Sécherheet an Zouverlässegkeet vum Produkt ze garantéieren.

Ëmfang vun der Applikatioun: Breet an industriellen, kommerziellen, héijen an zivilen Gebaier benotzt fir e komplette Schutz fir den elektresche System ze bidden.

Prinzip vun der Operatioun

RCCB B Modell Reststrom Circuit Breaker baséiert op der Null Sequenz aktuell Transformator. All Leedungsphase passéiert duerch en Nullsequenzstroumtransformator, deem seng sekundär Säit mat engem elektromagnetesche Spär verbonnen ass. Ënner normalen Bedéngungen ass d'Vektorzomm vun de Phasestroum duerch den Nullsequenzstroumtransformator null, sou datt de Flux duerch den Transformator null ass, déi sekundär Ausgangsspannung ass och null, an de Circuit Breaker funktionnéiert net. Wéi och ëmmer, wann de Leckstroum eropgeet an d'Sekundärsäit Ausgangsspannung dréit fir op e gewëssen Niveau ze wuessen, aktivéiert d'elektromagnetesch Verëffentlechung, dréit de Betribsmechanismus fir ze handelen an d'Kontakter ze trennen, déi mat der Stroumversuergung verbonne sinn, sou datt Leckageschutz realiséiert gëtt.

Auswiel an Installatioun

Selektioun: Wann Dir e RCCB auswielt, sollten Parameteren wéi d'Bewäertte Spannung, Bewäertstroum, Leckaktiounsstroum an Handlungszäit vum elektresche System berücksichtegt ginn. Et ass och néideg e passende RCCB ze wielen no der Aart vum Schutz erfuerderlech (zB Direkte Kontaktschutz oder indirekte Kontaktschutz).

Installatioun: De RCCB soll um erakommen Enn vum elektresche System oder op enger Filialleitung installéiert ginn fir de ganzen elektresche System oder eng spezifesch Filialleitung ze garantéieren. Wärend der Installatioun solle relevant Normen a Coden strikt beobachtet ginn fir eng korrekt Verbindung an zouverlässeg Operatioun vum RCCB ze garantéieren.
