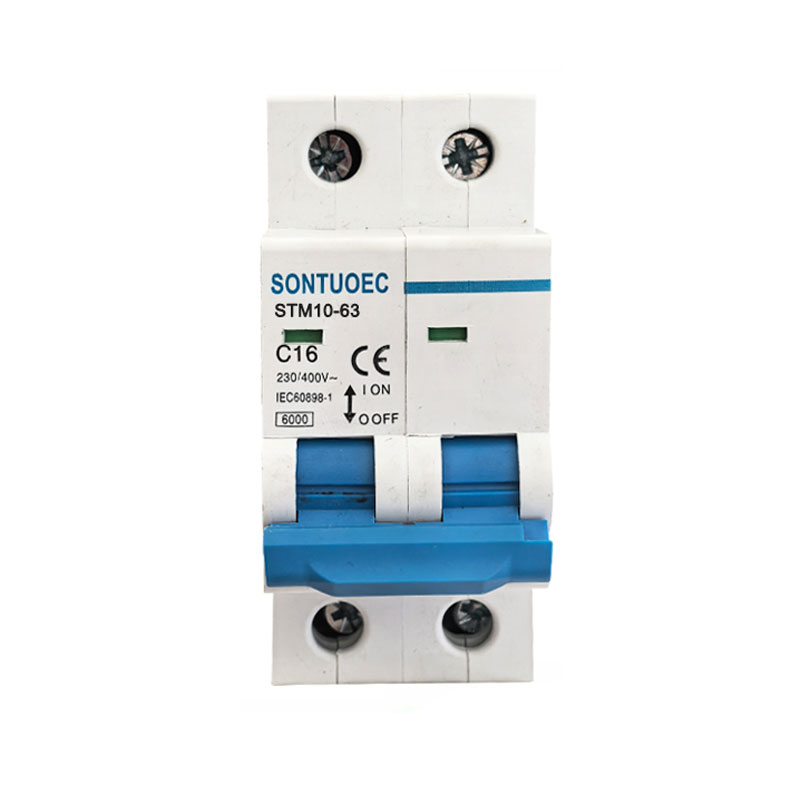

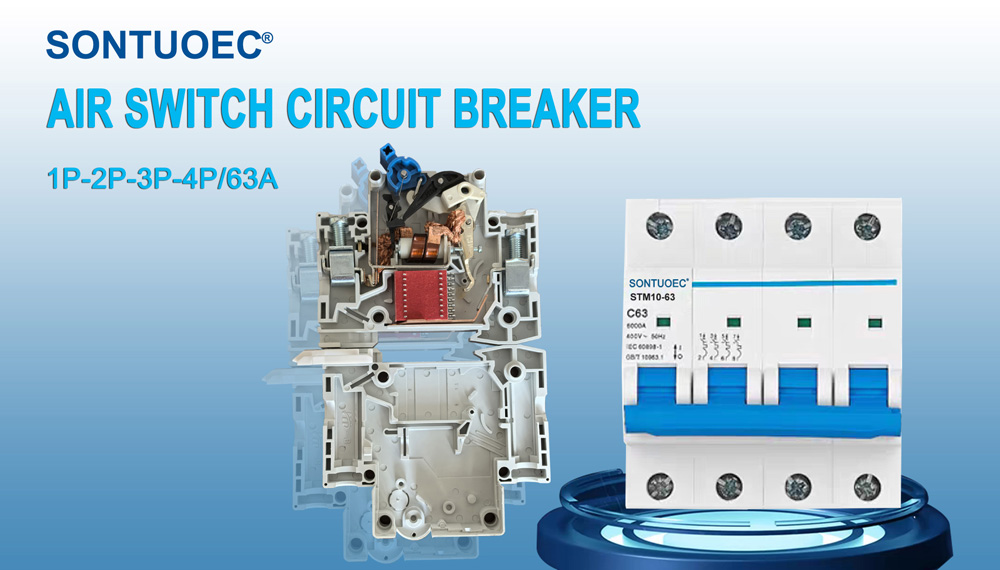

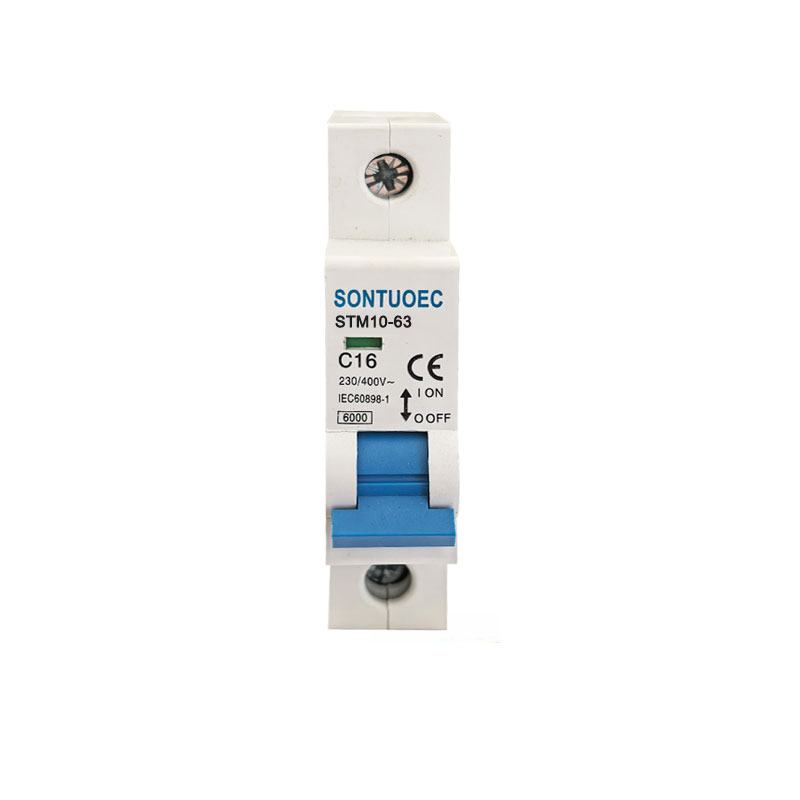

Factory Direct Sale MCB Stm10-63 Serie 6ka Miniatur Circuit Breaker

SONTUOEC ass ee vun de chinesesche Fournisseuren / Hiersteller spezialiséiert op d'Produktioun vu verschiddene klengen elektreschen Apparater STM10-63 Serie High Break Miniature Circuit Breaker huet d'Features vun der Struktur fortgeschratt, Leeschtung zouverlässeg, Breakkapazitéit héich, Erscheinung elegant a seng Schuel an Deeler sinn aus Material mat Schlagresistenz, staark Flam-retardant Feature. Et ass gëeegent fir Muecht System vun 50 oder 60 Frequenz, Ue 400V an ënnen, Ui 63A an below.It entsprécht der Normen IEC60898.1 an GB10963.1

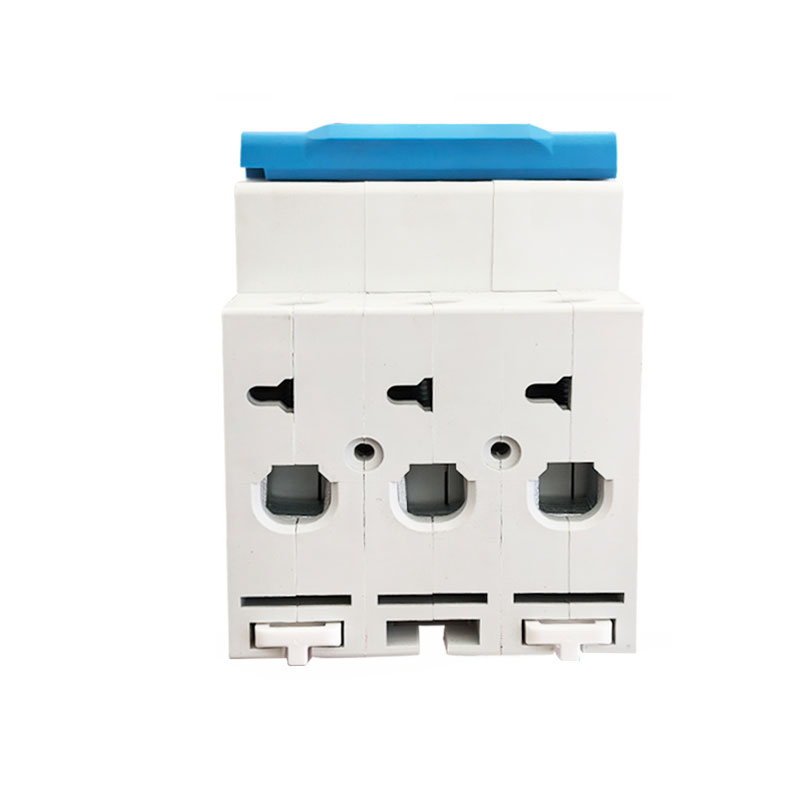

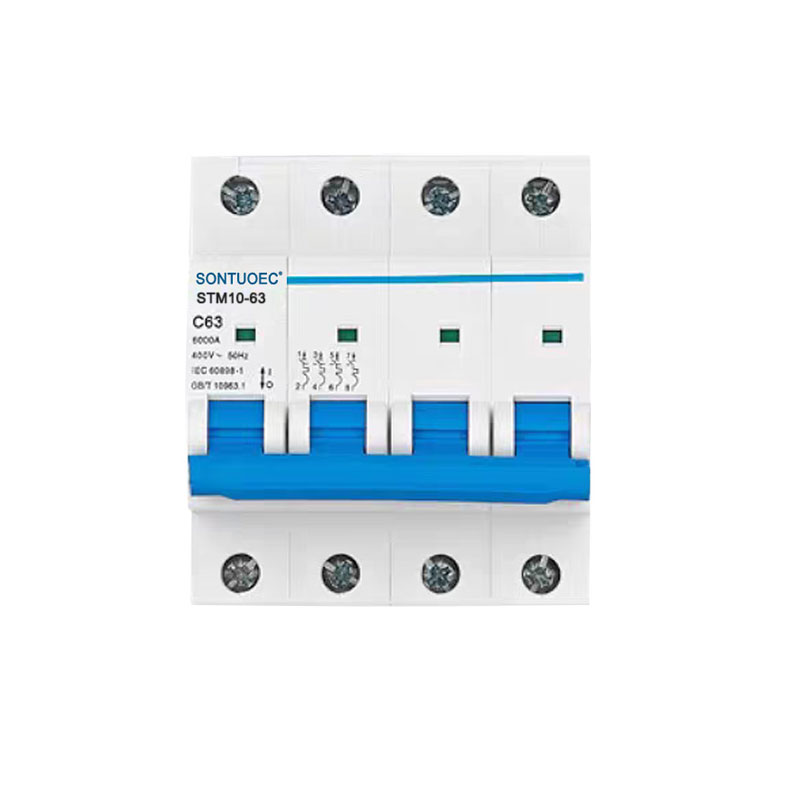

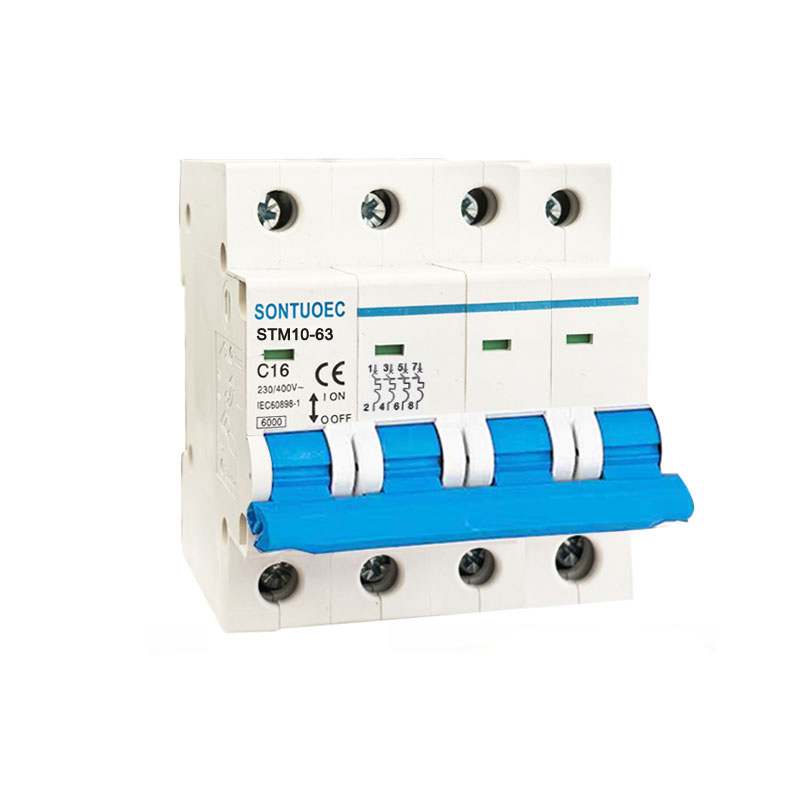

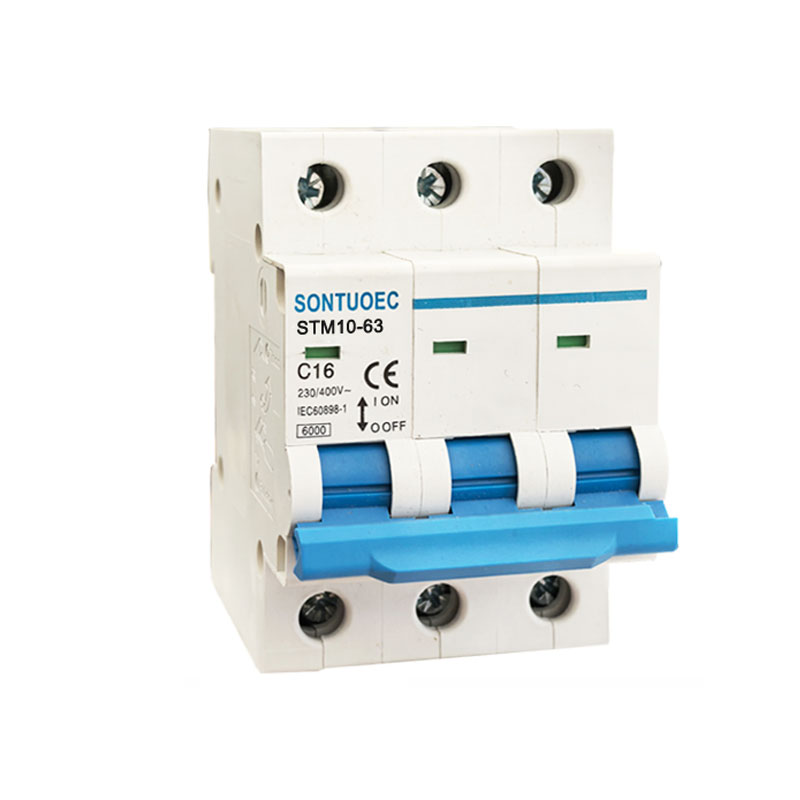

Modell:STM10-63

Schécken Ufro

Produkt beschreiwung

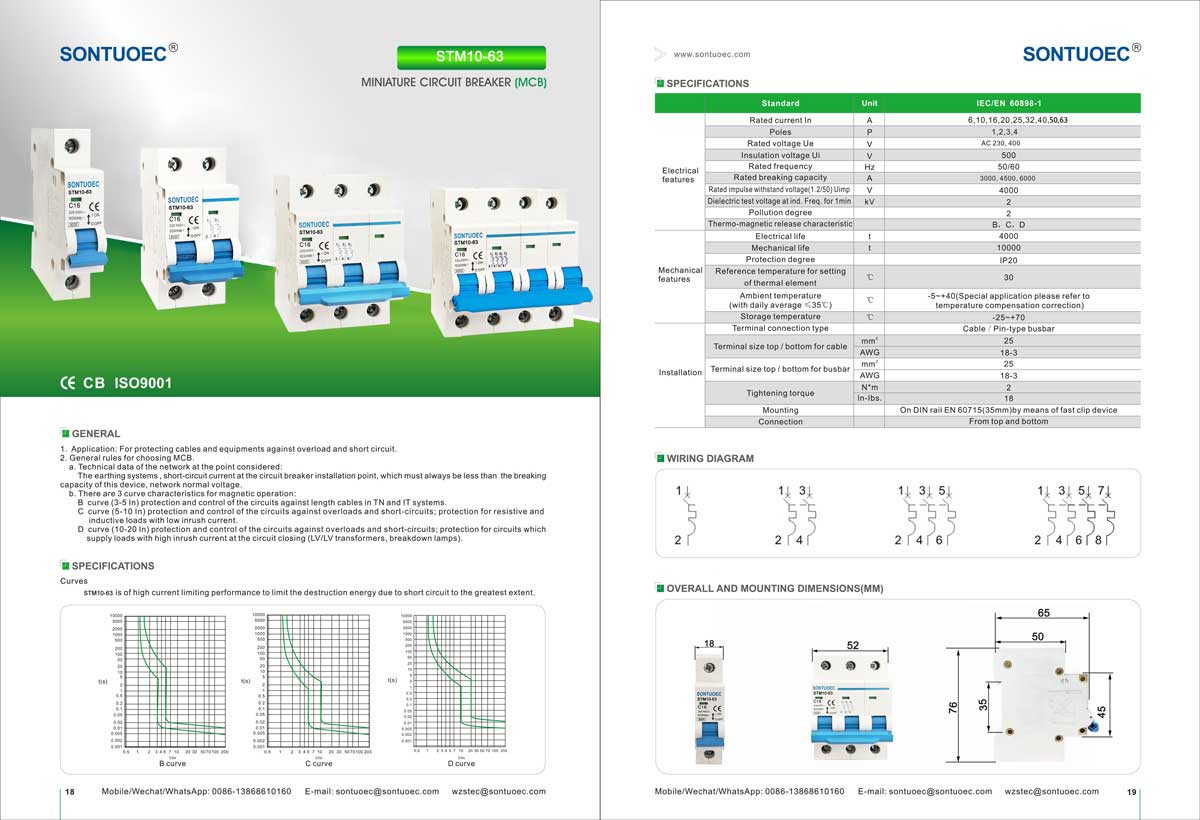

SPECIFIKATIOUNEN:

	Standard		IEC/EN 60898-1
Elektresch	Bewäert aktuell In	A	1,2,4,6,10,16,20,25,32,40,50,63A
Fonctiounen	Pole	P	1, 2, 3, 4
	Bewäert Spannung Ue	V	AC 230, 400
	Isolatioun Volt Ui	V	500
	Bewäert Frequenz	Hz	50/60
	Bewäert Brechkapazitéit	A	3000, 4500, 6000
	Bewäert Impulsstandspannung (1.2/50) Uimp	V	4000
	Dielektresch Testspannung bei Ind.Freq.fir 1 min	Kv	2
	Verschmotzung Grad		2
	Thermomagnetesch Verëffentlechungscharakteristik		B, C, D
Mechanesch	Elektresch Liewen	t	4000
Fonctiounen	Mechanesch Liewen	t	10000
	Schutzgrad		IP 20
	Referenztemperatur fir Astellung	ºC	30
	vum thermesche Element	ºC	30
	Ëmgéigend Temperatur	ºC	-5~+40(Speziell Applikatioun kuckt w.e.g. op
	(mat deeglechen Duerchschnëtt ≤35ºC)	ºC	Temperaturkompensatiounskorrektur)
	Späichertemperatur	ºC	-25~+70
Installatioun	Terminal Verbindung Typ		Kabel / Pin-Typ busbar
	Terminal Gréisst uewen / ënnen fir Kabel	mm2	25
	Terminal Gréisst uewen / ënnen fir Kabel	AWG	18. Mäerz
	Thermesch Gréisst Top / Bottom fir Busbar	mm2	25
	Thermesch Gréisst Top / Bottom fir Busbar	AWG	18. Mäerz
	Spannmoment	N*m	2
	Spannmoment	In-lbs	18
	Montéierung		op DIN-Schinn EN 60715(35mm) duerch Schnellclipgeräter
	Verbindung		Vun uewen an ënnen

Haaptfunktiounen vum STM10-63 Miniature Circuit Breaker

1.Overload Schutz: Wann de Stroum am Circuit de bewäertte Wäert vun der MCB iwwerschreift, wäert de STM10-63 Miniature Circuit Breaker automatesch de Circuit bannent enger bestëmmter Zäit ofschneiden fir de Circuit an d'Ausrüstung ze iwwerhëtzen.

2.Short-Circuit Schutz: Wann e Kuerzschluss am Circuit geschitt ass, wäert de STM10-63 Miniature Circuit Breaker de Circuit direkt ofschneiden fir ze verhënneren datt de Kuerzschlussstroum de Circuit an d'Ausrüstung beschiedegt.

3. Leckageschutz (e puer MCBs hunn dës Funktioun): fir MCBs mat Leckageschutz, wann et Leckage am Circuit ass, wäert de STM10-63 Miniature Circuit Breaker séier de Circuit ofschneiden fir perséinlech Sécherheet ze schützen.

Prinzip vun der Operatioun vun MCBs

MCBs enthalen normalerweis en thermesche magnetesche oder elektronesche Tripdetektor bannen, dee benotzt gëtt fir Ännerungen am Stroum am Circuit z'entdecken. Wann de Stroum anormal ass, léist de Streik den Ausschlagmechanismus vum MCB aus, wat verursaacht datt de STM10-63 Miniature Circuit Breaker séier de Circuit ofgeschnidden huet.

1.Thermesch magnetesche Striker: Et benotzt d'Hëtzt generéiert wann de Stroum duerch den Dirigent passéiert fir den Ausléiser auszeléisen. Wann de Stroum ze grouss ass, erhëtzt den Dirigent op, wouduerch de Bimetal am thermesche magnetesche Schlag béien, an domat den Ausléisermechanismus ausléisen.

2.Electronic Striker: Et benotzt elektronesch Komponenten fir aktuell Ännerungen z'entdecken an d'Aktioun vum Trippingmechanismus ze kontrolléieren. Wann en anormale Stroum festgestallt gëtt, schéckt den elektronesche Streik e Signal un den Ausléisermechanismus fir de Circuit ofzeschneiden.

Applikatioun Szenarie vun MCB

MCBs gi wäit an elektresche Systemer a Wunn-, kommerziell an industrielle Beräicher benotzt fir Circuiten an Ausrüstung ze schützen géint Schued verursaacht duerch anormal Stroum. Si ginn normalerweis an Verdeelungsboxen, Schalter oder Kontrollkabinetten installéiert a ginn als Haaptschalter oder Brancheschalter vun engem Circuit benotzt.

Auswiel an Installatioun vun MCBs

1.Selection: Wann Dir MCBs auswielen, musst Dir Faktore berücksichtegen wéi de bewäertte Stroum vum Circuit, Spannungsniveau, Schutzeigenschaften, an ob Leckageschutz erfuerderlech ass. Et ass och wichteg ze garantéieren datt de gewielte STM10-63 Miniature Circuit Breaker mat lokalen elektresche Sécherheetsnormen a Reglementer entsprécht.

2.Installatioun: D'STM10-63 Miniature Circuit Breakers sollen an engem dréchenen, gelüfteten Ëmfeld fräi vu korrosive Gase installéiert ginn a suergen datt et korrekt a sécher ass. Wärend der Installatioun sollten relevant elektresch Sécherheetsreglementer a Betribsprozeduren beobachtet ginn.

FAQ

Q1. Wéi mécht Är Fabréck iwwer Qualitéitskontroll?

A. All d'Produkter ginn 100% virun der Sendung gepréift.

Q2. Sidd Dir e Fabrikant oder Handelsfirma?

A. Mir sinn e Fabrikant mat iwwer 20 Joer Erfahrung, a mir kënne garantéieren datt eise Präis éischt Hand ass, ganz bëlleg a kompetitiv.

Q3. Wéi eng Bezuelbedingunge sinn verfügbar?

A. Mir akzeptéieren TT, 30% Depot an 70% Gläichgewiicht géint Kopie vun BL.

Q4. Wéi ass d'Liwwerzäit?

A. Normalerweis dauert et ongeféier 25 Deeg fir d'Produktioun.

q5. Sot mir de Standard vum Package?

A. Normalerweis sinn Kartonge, awer och kënne mir et no Ärer Ufuerderung packen.
