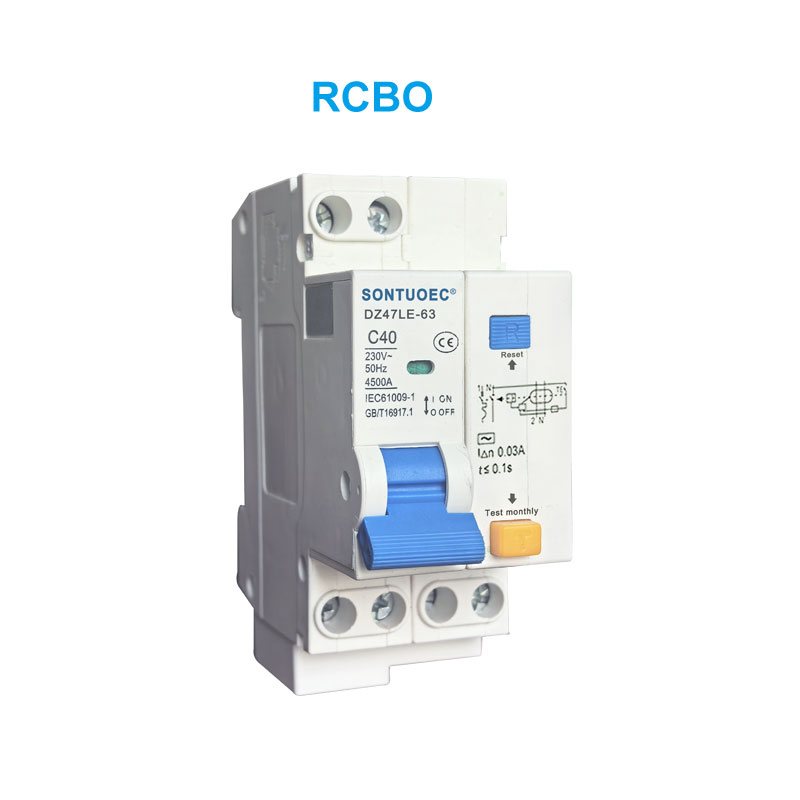

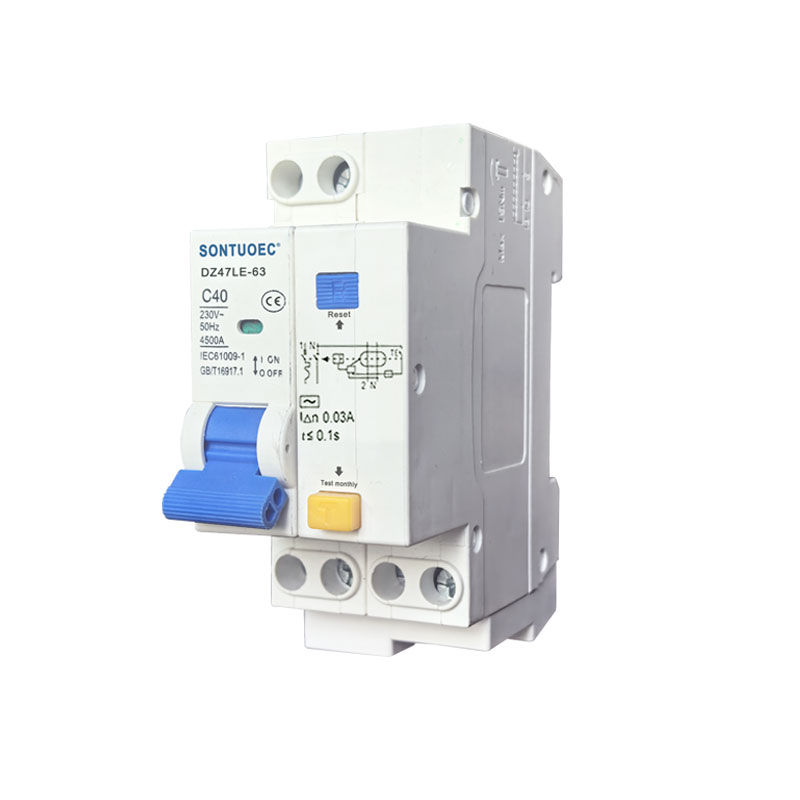

Dz47le-63 RCBO Serie Leckstrom Circuit Breaker

SONTUOEC ass ee vun de chinesesche Fournisseuren / Hiersteller spezialiséiert op d'Produktioun vu verschiddene klengen elektreschen Apparater. 4 Pol a Nominalstroum bis 63A. It can protect the line and motor from overload and short circuit It can also be used for infrequent line conversion and infrequent motor start.It conforms with the standards of IEC61009.1.

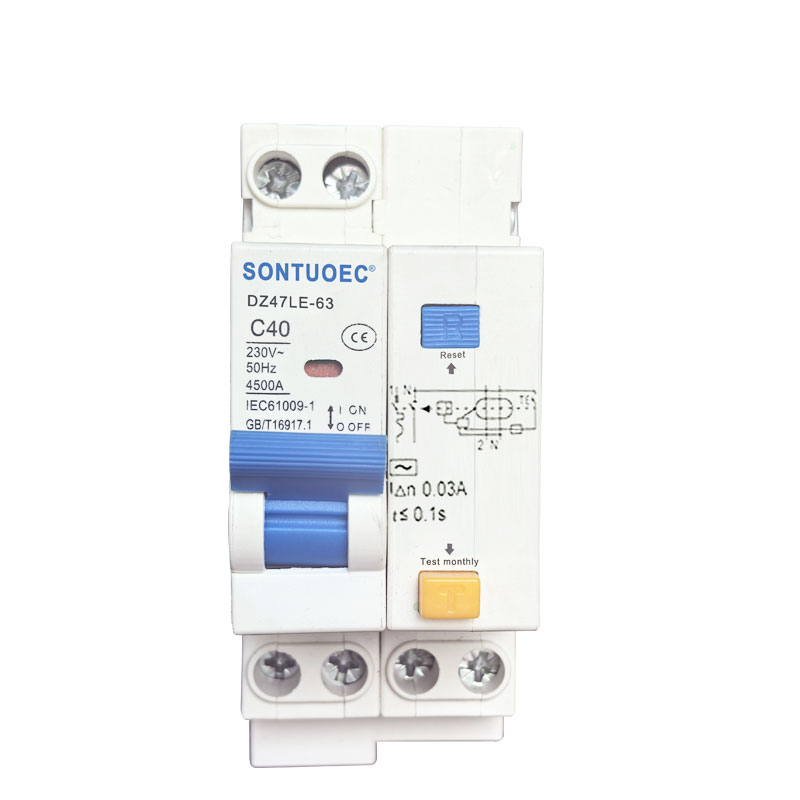

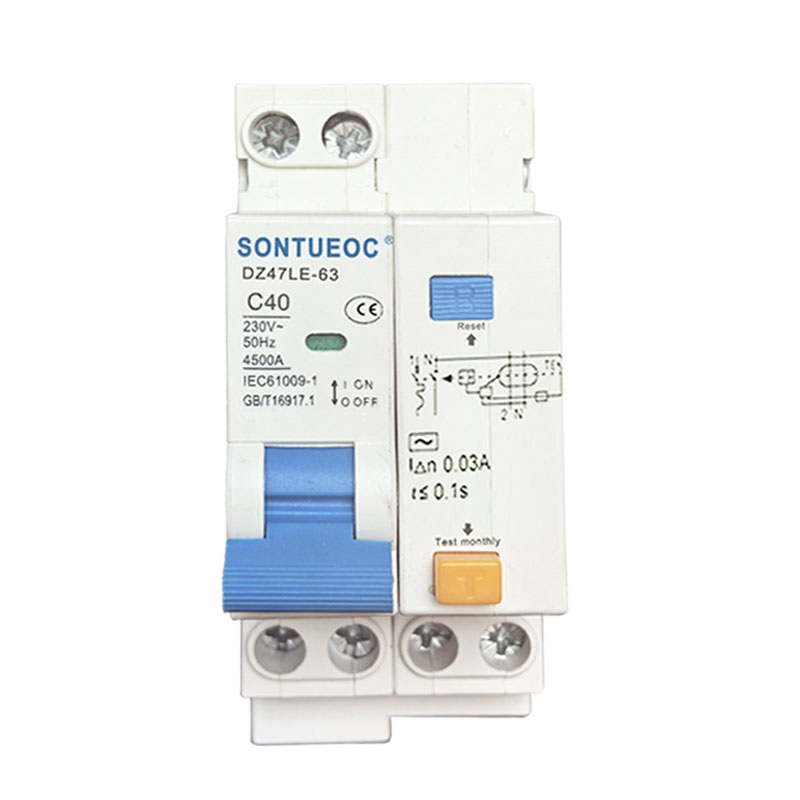

Modell:DZ47LE-63

Schécken Ufro

Produkt beschreiwung

Technesch Parameteren:

Nominell Spannung (V)	Bewäerte Stroum vum Fall Inm(A)	Pole	Neutra	Bewäert aktuell In(A)	Bewäertte Short Circuit Breaking Capacity Icu (KA)		Bewäert Stroum Leckage Breaking aktuell	Nominéierte Stroum net Breakstrom (mA)
Nominell Spannung (V)	Bewäerte Stroum vum Fall Inm(A)	Pole	Linel	Bewäert aktuell In(A)	Breaking Capacity Icu (KA)	COS	(mA))	Nominéierte Stroum net Breakstrom (mA)
230	6-63	1	N	6, 10, 16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Reststrombetrieb Circuit Breaker mat Iwwerstroumschutz (Elektronesch):

1. Applikatioun

Personal a Brandschutz

Kabel- a Linnschutz géint Iwwerlaascht a Kuerzschluss

2. Allgemeng Regele fir RCBO ze wielen:

a.Bewäerte Reschtoffallstroum

Am ≤ 30 mA: zousätzlech Schutz am Fall vun direktem Kontakt Am ≤ 300 mA: präventive Feier Schutz am Fall vun Buedem Feeler Stroum

b.Tripping Klass

AC Klass - Tripping ass gesuergt fir sinusform, alternéierend Stréim, egal ob se séier applizéiert ginn oder lues eropgoen.

c.Tripping Curve

C-Kurve (5-10 In) Schutz a Kontroll vun de Circuiten géint Iwwerlaascht a Kuerzkreesser; Schutz fir resistive an induktiv Lasten mat nidderegen Inrushstroum.

D-Kurve (10-14 In) Schutz a Kontroll vun de Circuiten géint Iwwerlaascht a Kuerzkreesser; Schutz fir Kreesleef déi Laascht mat héijen Inrush Stroum bei der Schließung vum Circuit liwweren (LV/LV Transformatoren, Pannelampen).
