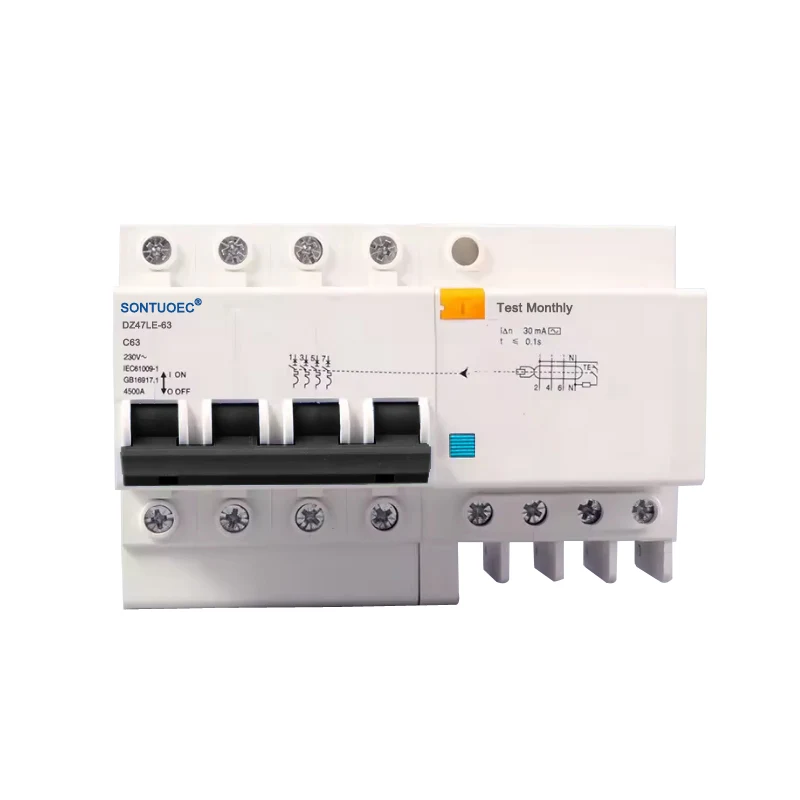

4P RCBO AC Typ

Den 4P RCBO AC Typ ass e 4-Pol Circuit Breaker deen de Reschtstroumschutz an Iwwerstroumschutzfunktiounen kombinéiert, speziell fir Alternéierstroum (AC) Kreesleef entwéckelt. Et kann automatesch d'Energieversuergung ofschneiden wann de Reschtstroum (dh Leckstroum) am Circuit festgestallt gëtt fir elektresch Bränn a perséinlech elektresch Schock Accidenter ze vermeiden. Zur selwechter Zäit huet et och eng Iwwerstroumschutzfunktioun, déi automatesch d'Energieversuergung am Fall vun enger Iwwerlaascht oder Kuerzschluss am Circuit ofschneiden kann fir d'Sécherheet vum Circuit an Ausrüstung ze schützen.

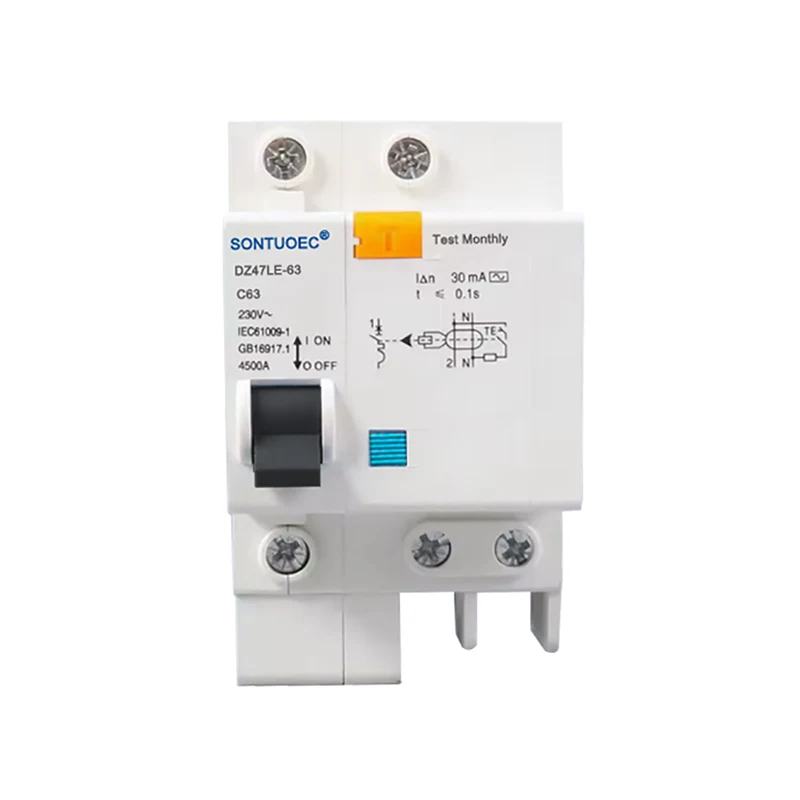

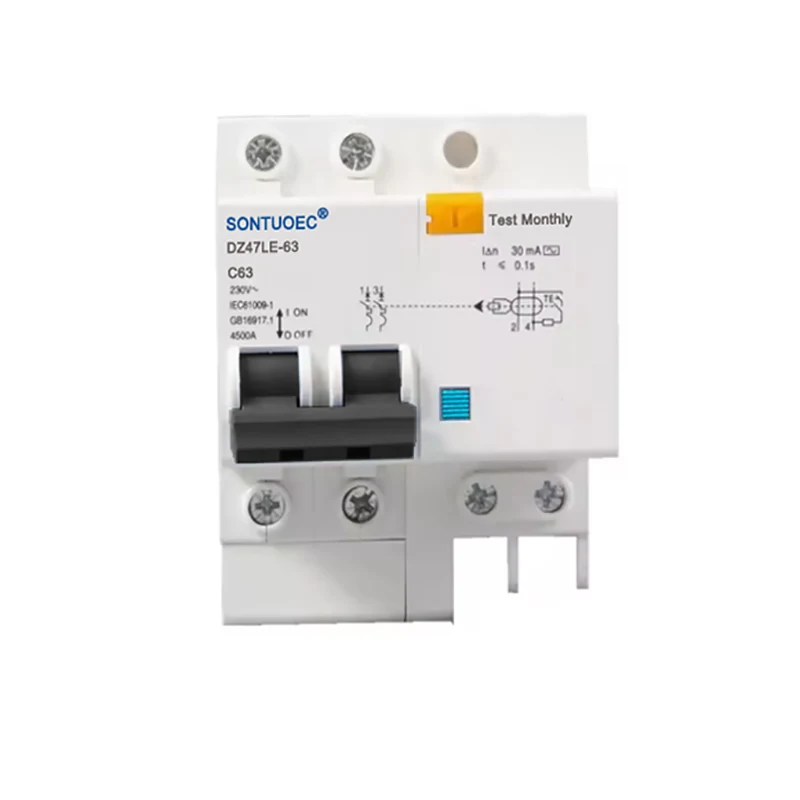

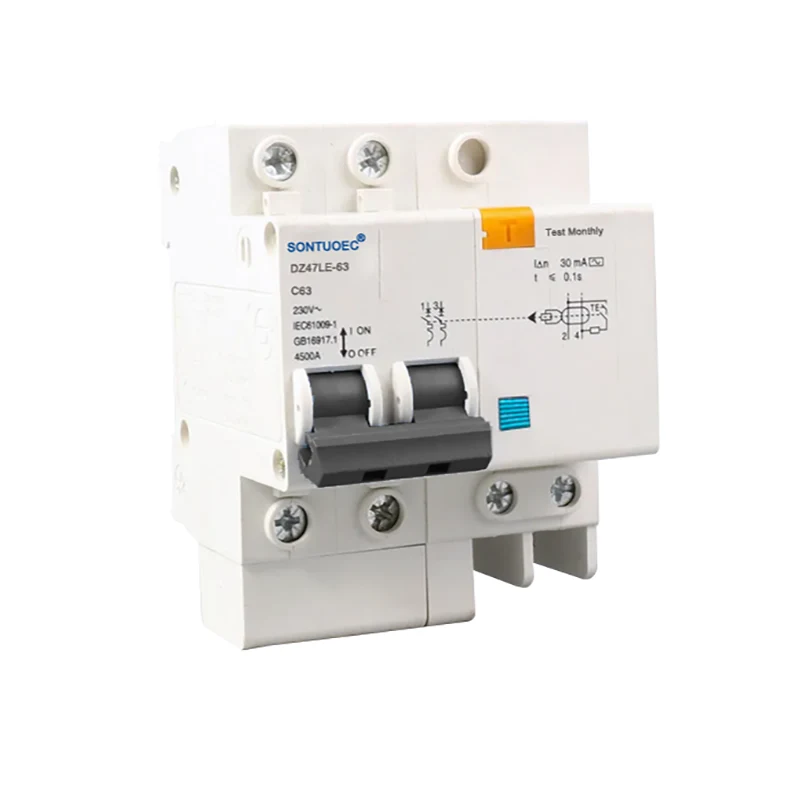

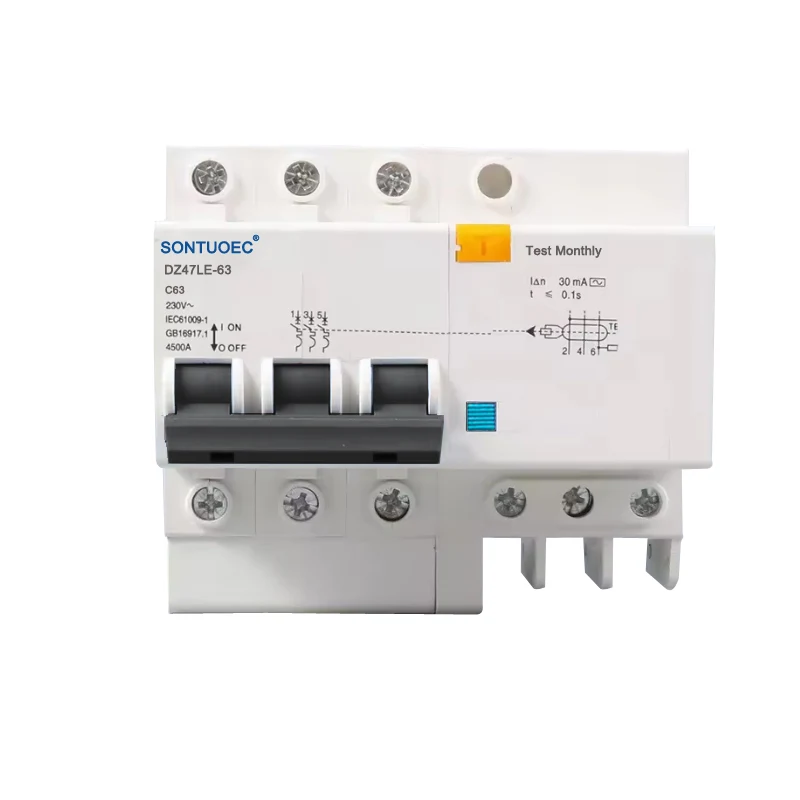

Modell:DZ47LE-63

Schécken Ufro

Produkt beschreiwung

Numm	Rescht Circuit Breaker mat Iwwerstroum Schutz
Fonctiounen	Iwwerlaascht / Kuerzschluss / Leckschutz
Pol Nr	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Breaking Kapazitéit	3 kA, 4,5 KA, 6 KA
Bewäert aktuell (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Nominéierte Reschtoffallstroum:	10mA, 30mA, 100mA, 300mA, 500mA
Bewäert Spannung (V)	240/415 v
Installatioun	din Eisebunn Typ
Standard	IEC 61009-1, GB16917-1
Zertifikatioun	CE

Prinzip vun der Operatioun

De Betribsprinzip vum 4P RCBO AC Typ baséiert op der Vektorzomm vun de Stroum an op elektromagnetesche Prinzipien. Wann d'Stroum am Circuit op de Feier (L) an Null (N) Drot net gläich an der Gréisst sinn, ass d'Vektorzomm vun de Stroum an der Primärsäit vum Transformatorkrees net null, wat eng induzéiert Spannung an der sekundärer Säitspiral generéiert. Dës induzéiert Spannung gëtt zum elektromagnetesche Relais bäigefüügt, generéiert en Excitatiounsstroum deen eng ëmgedréint Demagnetiséierungskraaft erstellt. Wann de Feelerstroum de Betribsstroumwäert vum RCBO erreecht, wäert dës ëmgedréint Demagnetiséierungskraaft d'Armatur am elektromagnetesche Relais aus dem Joch ausschalten, de Betribsmechanismus dréckt fir ze handelen an de Feelerstroumkrees auszeschneiden.

DZ47LE-63 Serie elektronesch Äerd Leckage Schutz Circuit Breaker ass gëeegent fir Single Phase Wunn- Circuit vun AC 50Hz / 60Hz, Bewäert Volt 230V, an bewäerten aktuell 6A ~ 63A; 400V fir dräi Phase Circuit vun AC 50Hz / 60Hz. Et kann Circuit Form Iwwerlaascht a kuerz Circuit schützen. Dëst Produkt huet Virdeeler vu klenge Volumen, héich Breakkapazitéit, Live Drot an Nulllinn sinn zur selwechter Zäit ofgeschnidden, och schützen d'Persoun virun elektresche Leckschock am Fall vum Feierdrot an Nulllinn verbonne ëmgedréint.

Et entsprécht dem Standard IEC61009-1, GB16917.1.

Feature:

1).Gitt Schutz géint elektresche Schock, Äerdfehler, Leckstroum;

2).Gitt Schutz géint Iwwerlaascht, Kuerzschluss an Iwwerspannung;

3). Kleng Volumen, héich Breakkapazitéit; liewen Drot an null Linn gläichzäiteg ofgeschnidden;

4). Kleng Gréisst a Gewiicht, einfach Installatioun an wiring, héich an haltbar Leeschtung

5). Bitt géint Mëssbrauch Ausléisung verursaacht duerch instantan Spannung an instantane Stroum.

Fonctiounen & Virdeeler

Multifunktionnelle Schutz: Den 4P RCBO AC Typ kombinéiert Reschtstromschutz an Iwwerstroumschutz fir e komplette Schutz fir Circuiten an Ausrüstung ze bidden.

Héich Sensibilitéit: Héichempfindleche Schutz géint plötzlech Uwendung oder luesen Opstig vu Reschtsinusfërmeg AC Stroum suergt fir Ofkupplung.

Breet Palette vun Applikatioun: Gëeegent fir AC Circuiten an Gewalt, industriell a kommerziell Muecht Verdeelung Systemer, besonnesch fir eent-Feier-eent-Null wiring.

Einfach ze installéieren an z'erhalen: raisonnabel strukturell Design, einfach ze installéieren, a gläichzäiteg einfach Ënnerhalt an Reform auszeféieren.

Applikatioun Szenarie

4P RCBO AC Typ ass wäit benotzt fir AC Circuit Schutz an Haiser, Büroen, kommerziell Raimlechkeeten an industriell Ariichtungen. Et ass besonnesch gëeegent fir Uwendungen déi Schutz vu béide Fire an Zero Drot erfuerderen, sou wéi Beliichtungskreesser, Socketkreesser a Schutz vun Ausrüstung wéi Motoren.

4P RCBO AC Type
